Кабель MDB - 10 pin
Соответствие пинов:
|
10 pin (MW-10M) |
MDB (DS1073-02-2x3) |
| 1 DC_IN (5V - 40V) | 1 |
| 2 MDB_COM | 6 |
| 3 GND | 2 |
| 4 UART1_TX | Dex Rx (не соединять) |
| 5 UART1_RX | Dex Tx (не соединять) |
| 6 UART2_RX | 5 |
| 7 UART2_TX | 4 |
| 8 UART3_RX | 4 |
| 9 UART3_TX | MDB Slave RX (не соединять) |
| 10 External | не соединять |

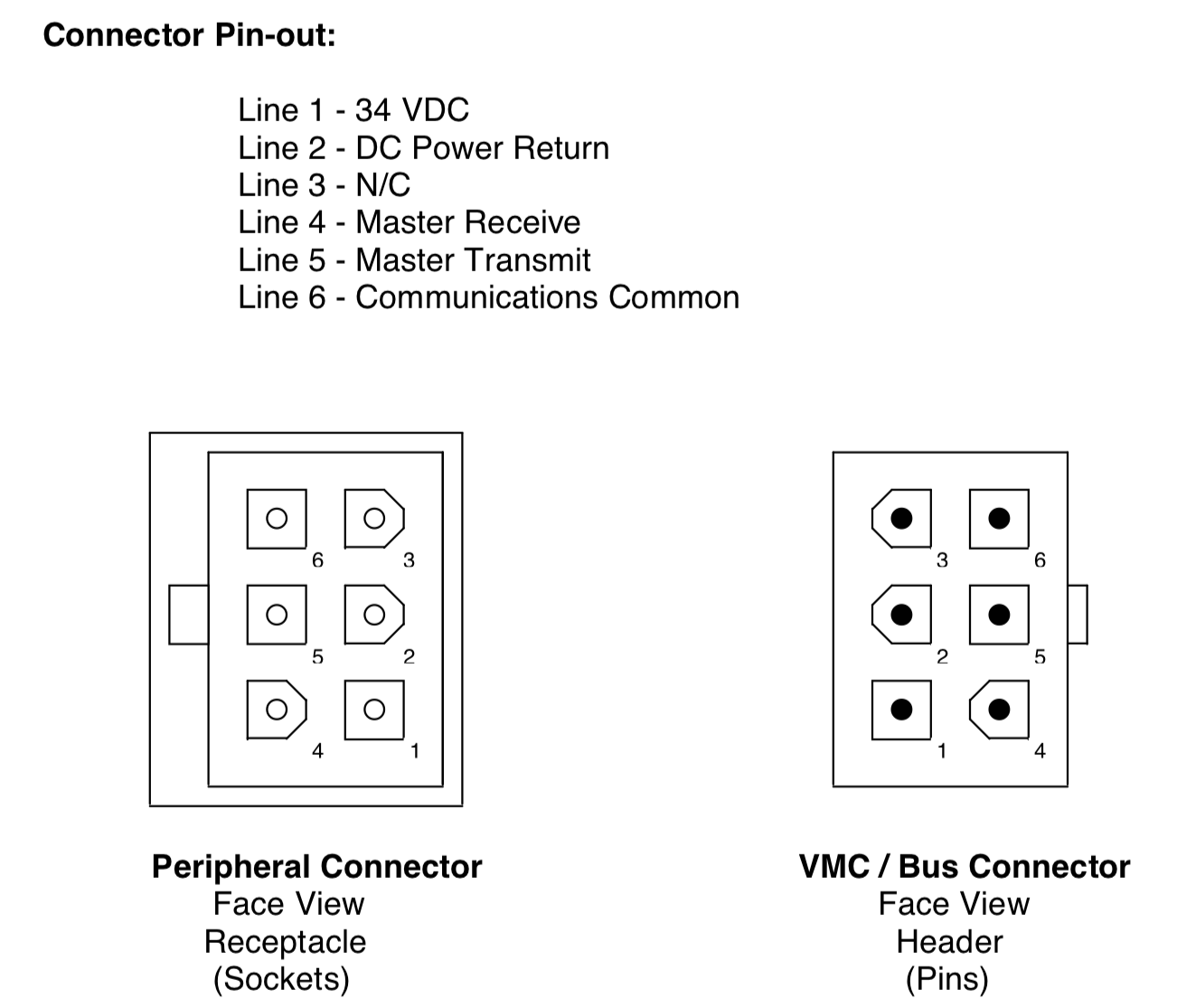

Чертеж разъема MDB на плате - слева, на проводе - справа
Дополнительно, на стороне MDB нужен разветвитель для возможности каскадного подключения по аналогичному кабелю.

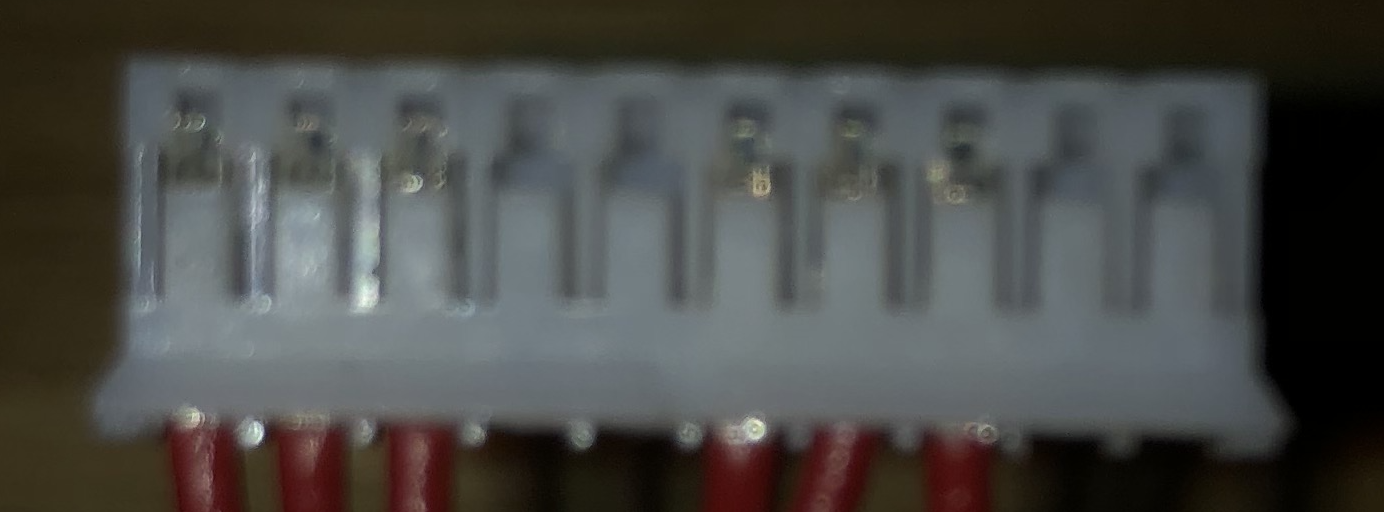

Разъем 10 pin
Комплектующие:
- Кабель (0.55 м, плоский, мягкий)
- Вилка I-DS1066-SCW010 + 10 контактов на провод
- Розетка DS1073-02-2x3-FСT6 (MF2x3F)
- Контакты к розетке DS1073-02-FT (5 шт)
- Провода для разветвителя (5 шт)
- Гнездо разветвителя Molex 39012061
- Контакты к гнезду Molex 39000040 (5 шт)
Правильный образец:

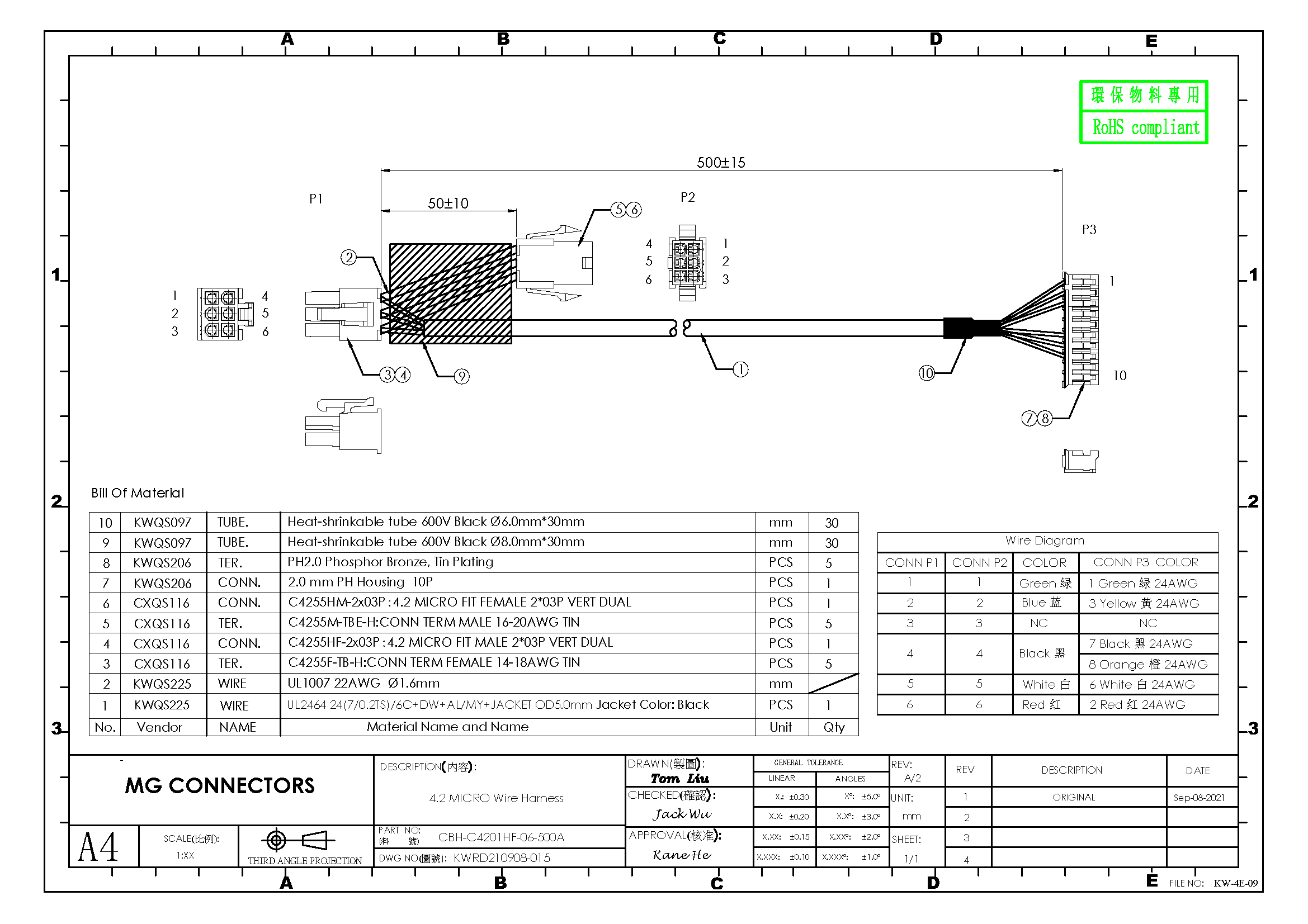

Чертеж
