Кабель MDB - RJ45
Соответствие пинов:
|
RJ45 |
MDB (DS1073-02-2x3) |
| 1 (бело-оранжевый) DC_IN | 1 |
| 2 (оранжевый) MDB_COM | 6 |
| 3 (бело-зеленый) GND | 2 |
| 4 (синий) GND | 2 |
| 5 (бело-синий) UART1_RX | 4 |
| 6 (зеленый) UART1_TX | Dex Rx (не соединять) |
| 7 (бело-коричневый) UART2_RX | 5 |
| 8 (коричневый) UART2_TX | 4 |

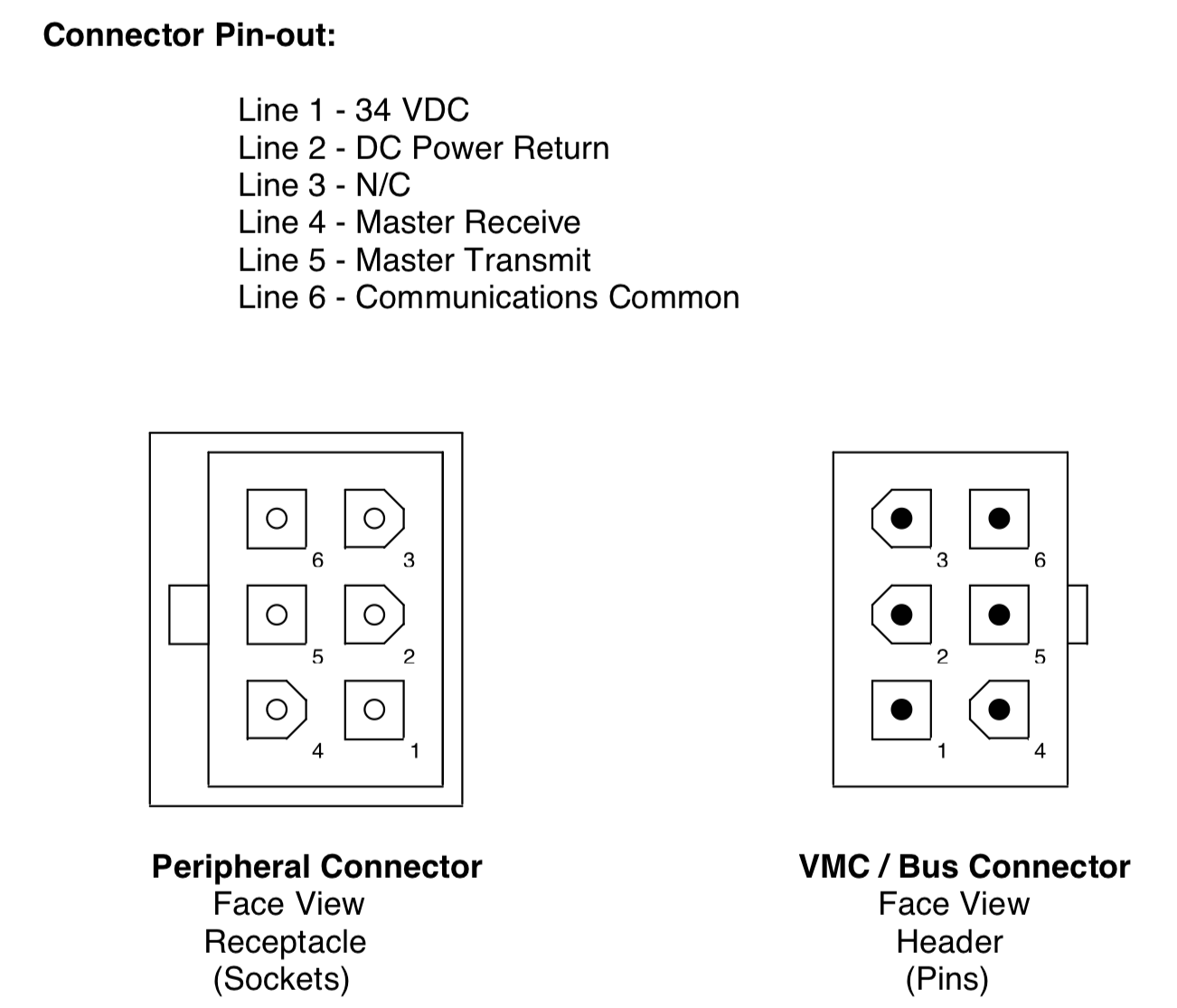

Чертеж разъема MDB на плате - слева, на проводе - справа

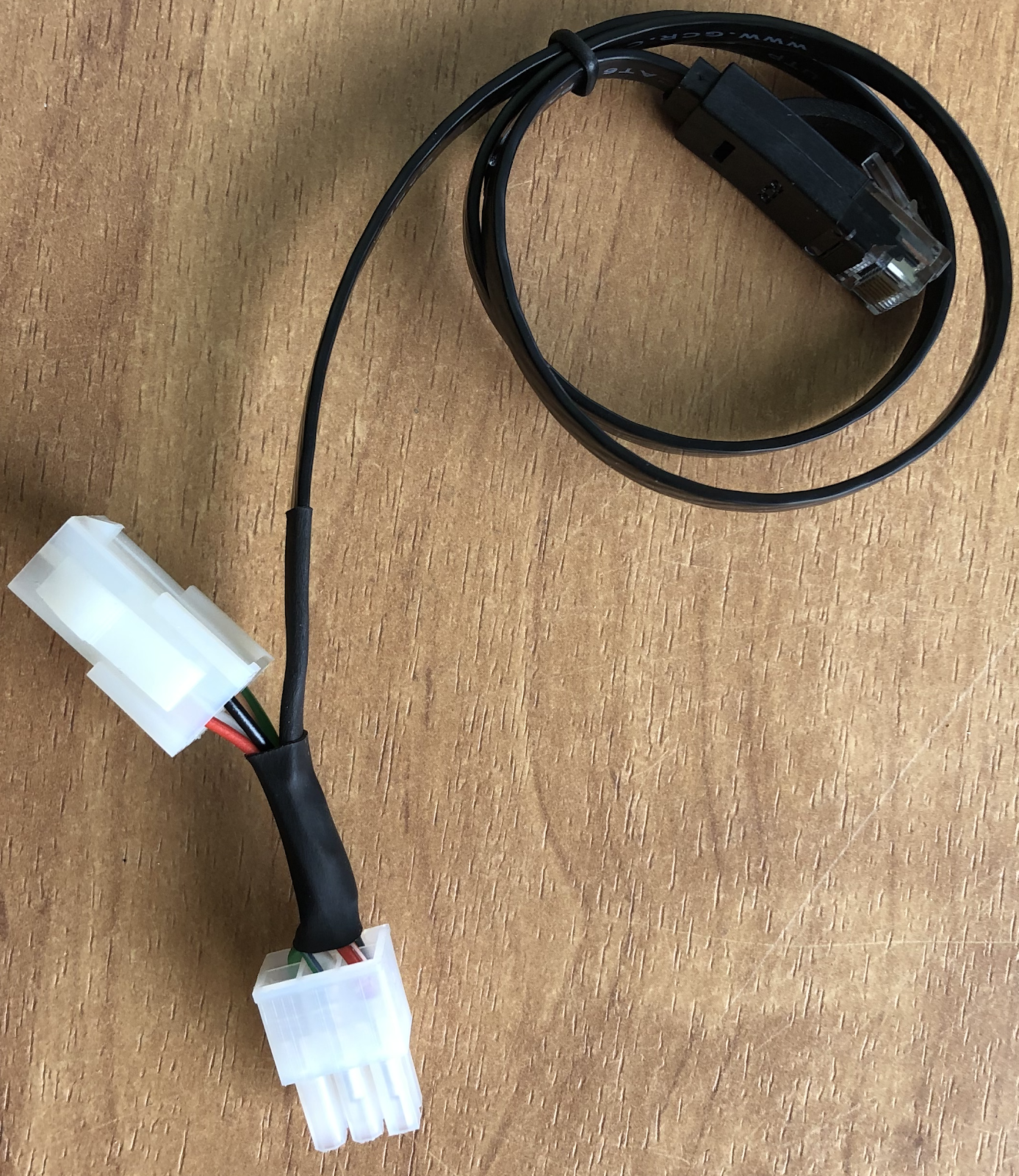

Дополнительно, на стороне MDB нужен разветвитель для возможности каскадного подключения по аналогичному кабелю.
Комплектующие :
- Кабель UTP (0.5 м, плоский, черный, мягкий)
- Вилка RJ45
- Розетка DS1073-02-2x3-FСT6 (MF2x3F)
- Контакты к розетке DS1073-02-FT (5 шт)
- Провода для разветвителя (5 шт)
- Гнездо разветвителя Molex 39012061
- Контакты к гнезду Molex 39000040 (5 шт)
