Кабель Vendista v.2 micro USB (WiFi)
¶ MDB
|
10 pin (MW-10M) |
micro USB (к Wi-Fi) |
MDB (DS1073-02-2x3) |
| 1 DC_IN (5V - 40V) | 1 | |
| 2 MDB_COM | 6 | |
| 3 GND | 5. GND (черный) | 2 |
| 4 UART1_TX | 3. D+ (зеленый) | не соединять |
| 5 UART1_RX | 2. D- (синий) | не соединять |
| 6 UART2_RX | 5 | |
| 7 UART2_TX | 4 | |
| 8 UART3_RX | 4 | |
| 9 UART3_TX | не соединять | |
| 10 External | 1. VCC (красный) | не соединять |
¶ Питание USB (для Ритейла и Чаевых)
|
10 pin (MW-10M) |
micro USB (к Wi-Fi) |
USB (питание) |
| 1 DC_IN (5V - 40V) | 1. VCC (красный) | VCC |
| 2 MDB_COM | ||
| 3 GND | 5. GND (черный) | GND |
| 4 UART1_TX | 3. D+ (зеленый) | |
| 5 UART1_RX | 2. D- (синий) | |
| 6 UART2_RX | ||
| 7 UART2_TX | ||
| 8 UART3_RX | ||
| 9 UART3_TX | ||
| 10 External |
¶ Вариант, если пин 10 уже занят (Pulse, Дроппер стаканов)
Опция для модуля Vendista WiFi. Питание от отдельного блока питания (не от Vendista)
Штатно питание модуля WiFi производится от терминала Vendista (10-й пин), но для некоторых режимов работы, пин 10 уже занят, поэтому нужно организовать независимое питание WiFi
¶ Вариант для Pulse

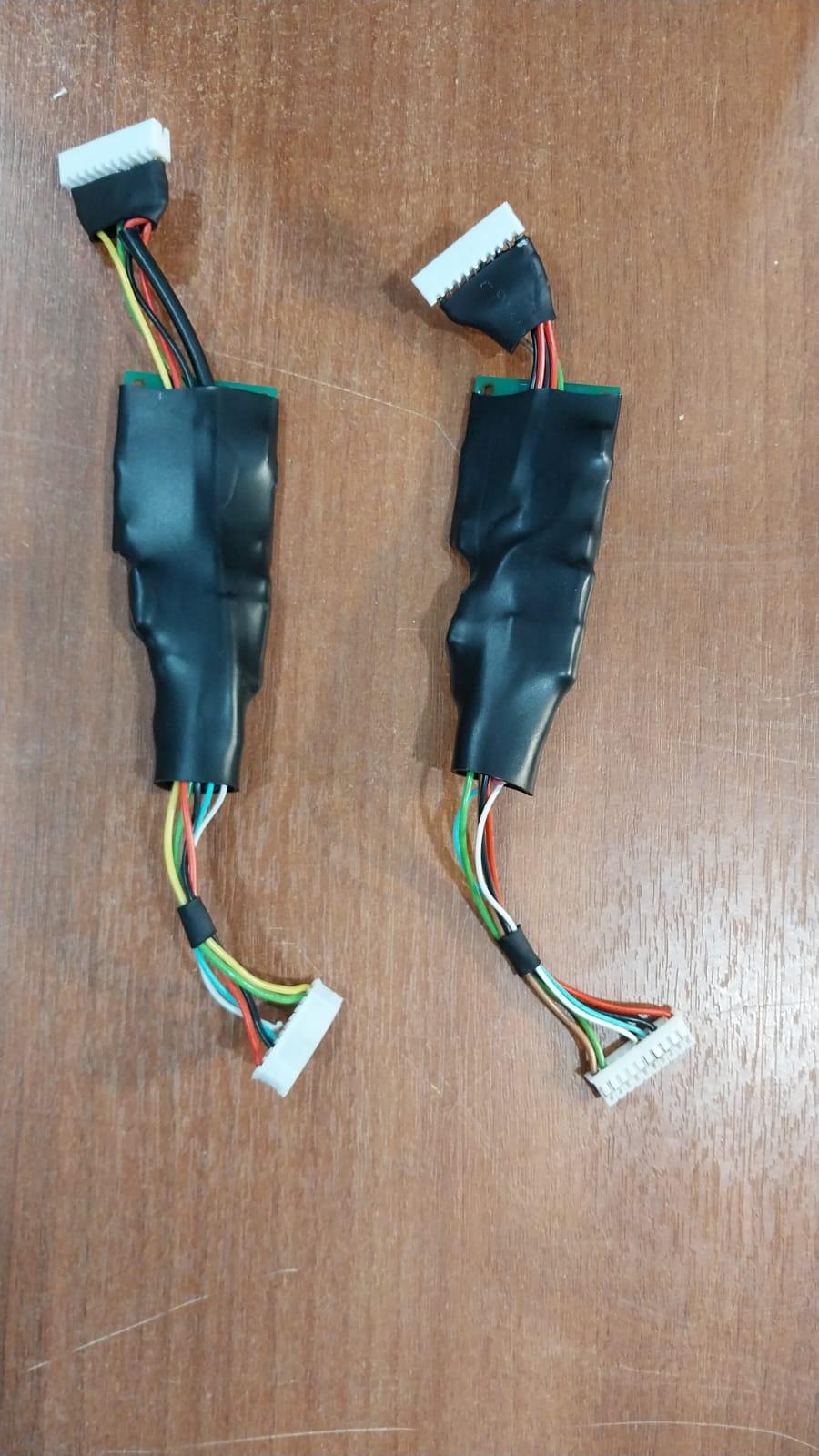

Проставка перед другим кабелем. Питание Wi-fi модуля через DC-DC.
| Мама разъема 1066 | DC-DC | Плата Wi-fi ИЛИ - ИЛИ | Папа разъема 1066 |
|
10 pin (MW-10M) |
Mornsun K7805 R500 |
micro USB «хвостик» |
место PLS4 на «новой» плате |
DS1066-10 MVW6 |
|
1 +Питания 12-36В |
1 +Питания 12-36В | 1 +Питания 12-36В | ||
| 2 (GND) | 2 (GND) | |||
| 3 GND | 2 GND | 5. GND (черный) | 4. GND | 3 GND |
| 4 Wi-fi Rx | 3. Wi-fi Rx (зеленый) | 3. Wi-fi Rx | 4 | |
| 5 Wi-fi Tx | 2. Wi-fi Tx (синий/бел) | 2. Wi-fi TX | 5 | |
| 6 пин #6 | 6 пин #6 | |||
| 7 пин #7 | 7 пин #7 | |||
| 8 пин #8 | 8 пин #8 | |||
| 9 пин #9 | 9 пин #9 | |||
| 10 пин #10 | 10 пин #10 | |||
| 3 VCC | 1. VCC (красный) | 1. VCC (квадрат) |
¶ Вариант Однокнопочный автомат с оптодатчиком, либо MBD + дроппер стаканов
| Мама разъема 1066 | DC-DC | Плата Wi-fi ИЛИ - ИЛИ | Папа разъема 1066 |
|
10 pin (MW-10M) |
Mornsun K7805 R500 |
micro USB «хвостик» |
место PLS4 на «новой» плате |
DS1066-10 MVW6 |
|
1 +Питания 12-36В |
1 +Питания 12-36В | 1 +Питания 12-36В | ||
| 2 (GND) | 2 (GND) | |||
| 3 GND | 2 GND | 5. GND (черный) | 4. GND | 3 GND |
| 4 Wi-fi Rx | 3. Wi-fi Rx (зеленый) | 3. Wi-fi Rx | 4 пин #9 | |
| 5 Wi-fi Tx | 2.Wi-fi Tx (синий/бел) | 2. Wi-fi TX | 5 | |
| 6 | 6 | |||
| 7 | 7 | |||
| 8 | 8 | |||
| 9 пин #9 | 9 | |||
| 10 пин #10 | 10 пин #10 | |||
| 3 VCC | 1. VCC (красный) | 1. VCC (квадрат) |
