¶ Подключение Ethernet адаптера к Vendista v2.5 и V3
¶ Терминал Vendista можно подключить к сети Ethernet используя дополнительный Ethernet адаптер.
Внимание! Данный модуль подходит для 132 и 133 вариантов сборки плат.
Технические особенности: Данный модуль в работе использует 4,5 и 10 пины , поэтому его работа в режиме Slave на текущий момент невозможна!

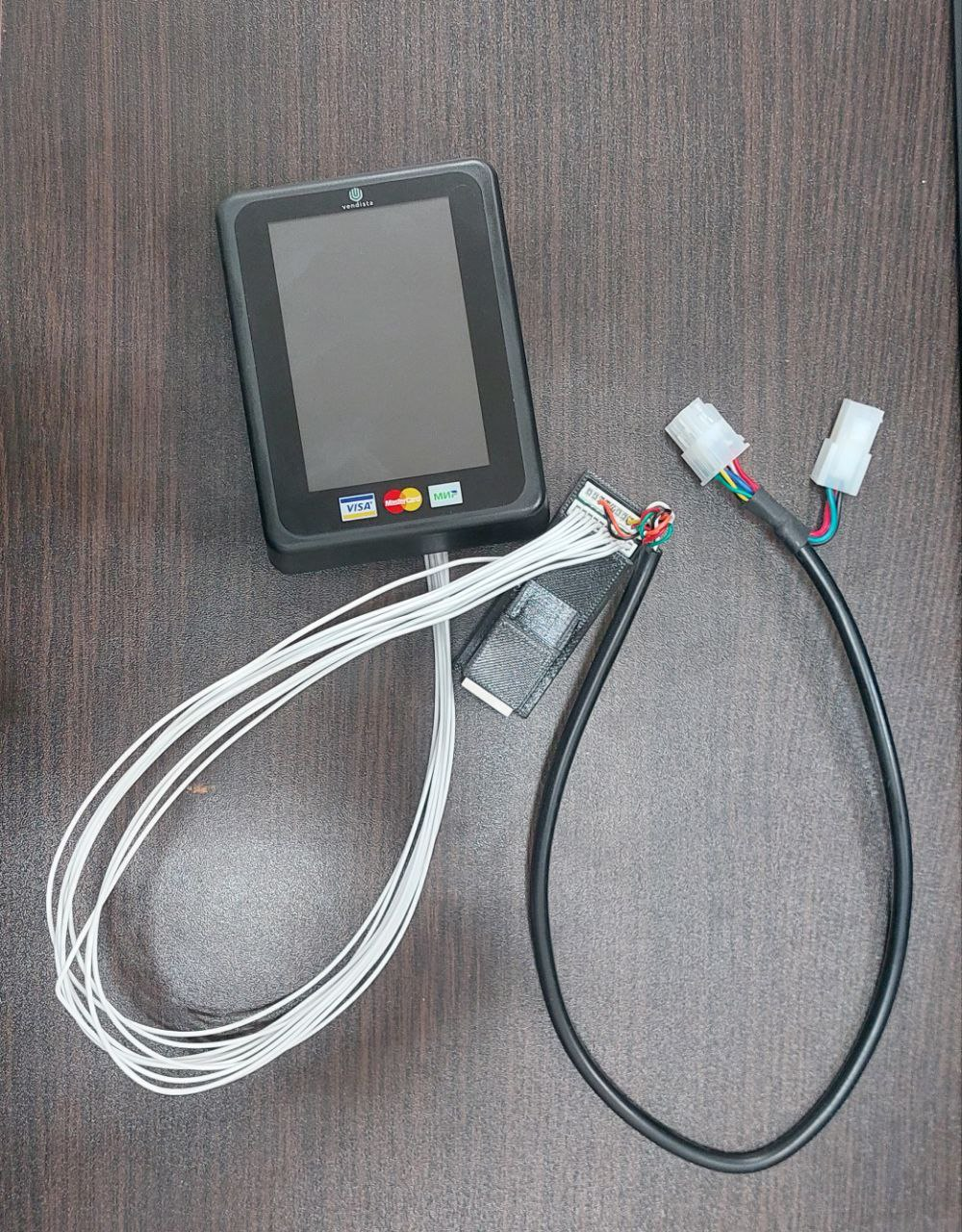

- Подключите Ethernet адаптер к терминалу кабелем 10pin-10pin. В другой разъем 10pin Ethernetадаптера подключите стандартный кабель MDB или др., а его в свою очередь к автомату. Включите автомат. Для первичного обновления ПО потребуется сим-карта.
2. Перейдите в Терминалы - Редактировать (карандаш). https://p.vendista.ru/Terminals
Выберите Вариант прошивки – «0 | Basic»

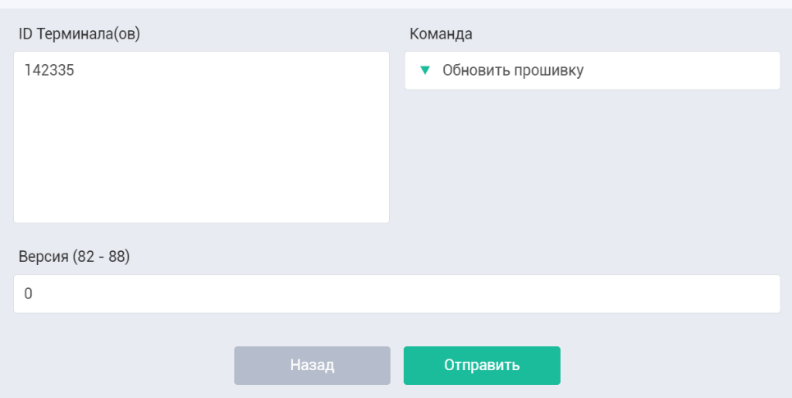

3. Отправьте команду Обновить прошивку на «0» версию (на данный момент для терминалов 132 или 133 сборки).

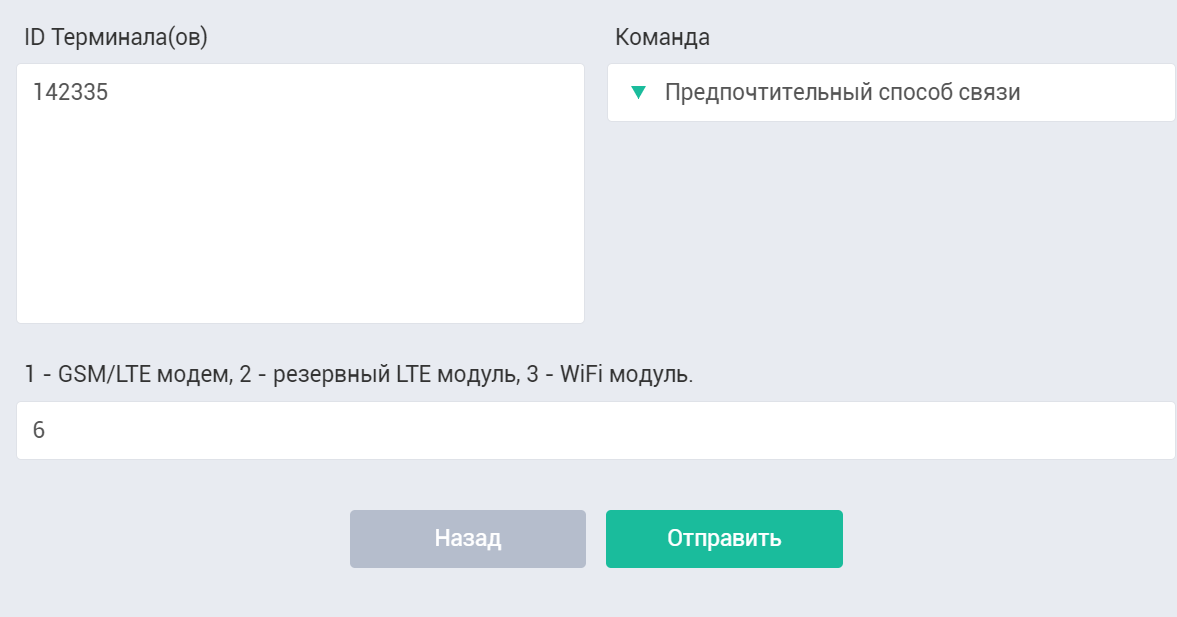

4. После обновления прошивки и успешной загрузки, необходимо дождаться подключения к серверу через GSM и отправить команду на терминал, предпочтительный способ связи «6»
5. После этого Терминал будет в первую очередь использовать Ethernet адаптер при включении. Если Ethernet недоступен, терминал автоматически переключается на GSM-модуль. SIM карту можно убрать (по желанию). Чтобы вернуть работу только через GSM-модуль измените предпочтительный способ связи на «1».
¶ Настройка статического IP и дополнительных параметров модуля.
! Важно. Перед статичной настройкой данного модуля , его все равно необходимо сначала подключить по роутеру на котором поднять сервер DHCP, чтобы сервер выдал модулю настройки IP, Mask, Gateway .
- При первичной настройке модуля (ранее не использованного с терминалом) необходимо его настроить. Необходимо подать на него питание, GND земля и 5V:VDD 5 вольт, от источника питания. Далее необходимо подключить модуль кабелем Ethernet к Роутеру который раздает сеть по DHCP и посмотреть какой IP адрес присвоился данному модулю - обычно это 192.168.ХХХ.7 ( на примере IP 192.168.0.7). Затем зайти на ПК подключенному к этому же роутеру (проверить это можно в свойствах сетевого адаптера ПК). Для сетевой карты должен быть адрес IP адрес 192.168.0.Х где Х число 1-255 кроме 7. После этого можно зайти на веб-интерфейс данного модуля по присвоенному адресу и выставить настройки.

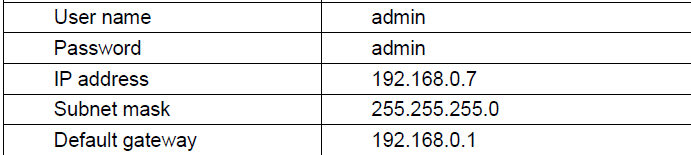

1.1 Адрес модуля и имя пользователя модуля по умолчанию (имя модуля, как правило USR-TCP232-T2)
1.2 Открыть вэб браузер на ПК и ввести там IP адрес модуля 192.168.0.7, при успешном подключении веб страница попросит ввести логин и пароль, указанные выше.

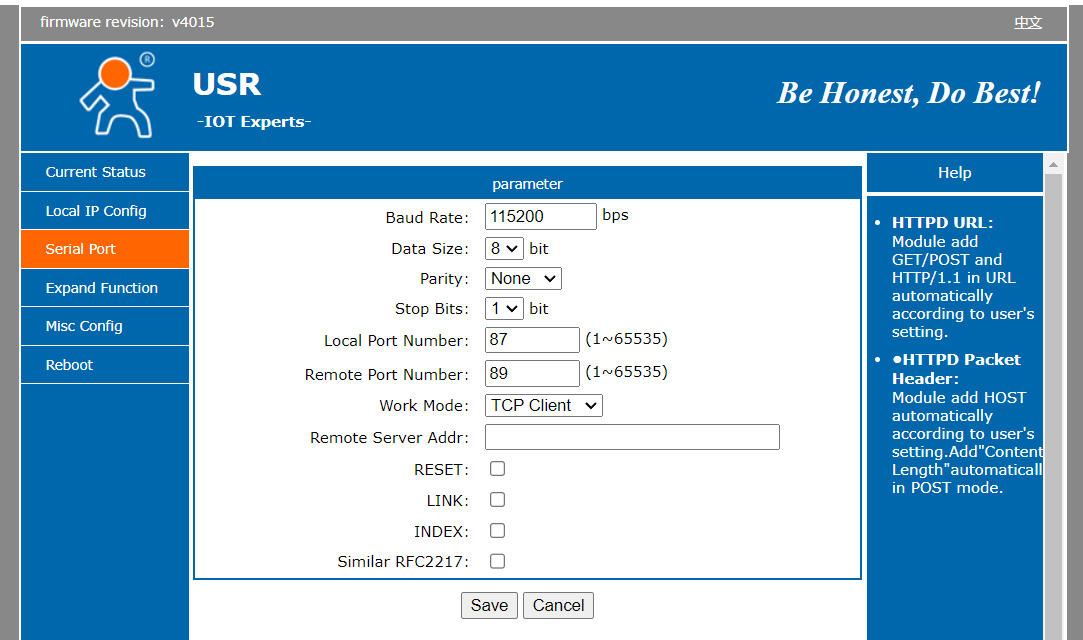

1.3 Теперь необходимо ввести настройки для модуля согласно рисункам ниже:
Важно! После завершения настроек важно не забыть ту подсеть которую настроили. Поскольку адаптер уже не будет получать адресацию по DHCP.
