Инструкция по вскрытию корпуса Vendista v2.5
- Перед вскрытием необходимо обесточить терминал, убедиться, что LCD-экран погас. Сделать это можно отключив питание и понажимать на экран терминала несколько раз, либо в самом терминале через «Сервисное меню» - «Отключить терминал»
- Плата терминала не имеет защиты от статического разряда. Поэтому, запрещается прикасаться к контактам элементов и дорожкам NFC-рамки

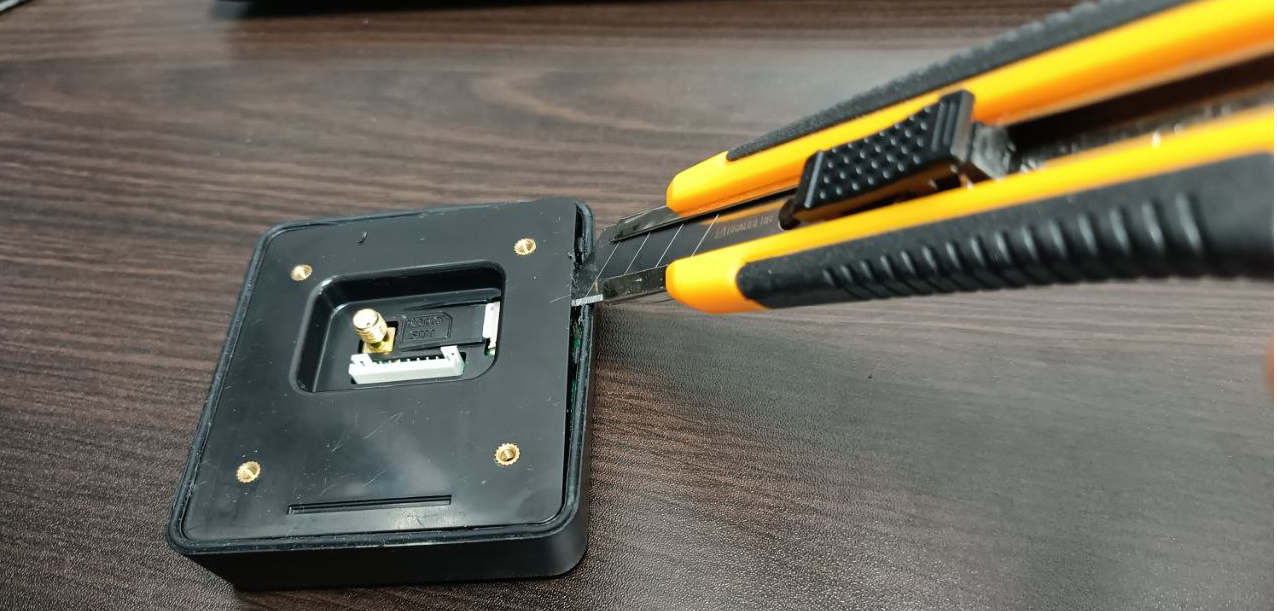

Задняя крышка терминала имеет 8 защелок. Нужно по очереди отогнуть их тонким лезвием через щель между задней крышкой и корпусом. Приподнимать крышку надо, так, чтобы защелка вышла из паза. Вставлять лезвие лучше между защелками или очень близко к ним. Провести процедуру по всему периметру задней крышки, после чего снять её. Не рекомендуется это делать тонкой отверткой, поскольку останутся следы повреждения на задней части корпуса терминала (слева на фото).
*При вскрытии корпуса гарантия на терминал сохраняется.

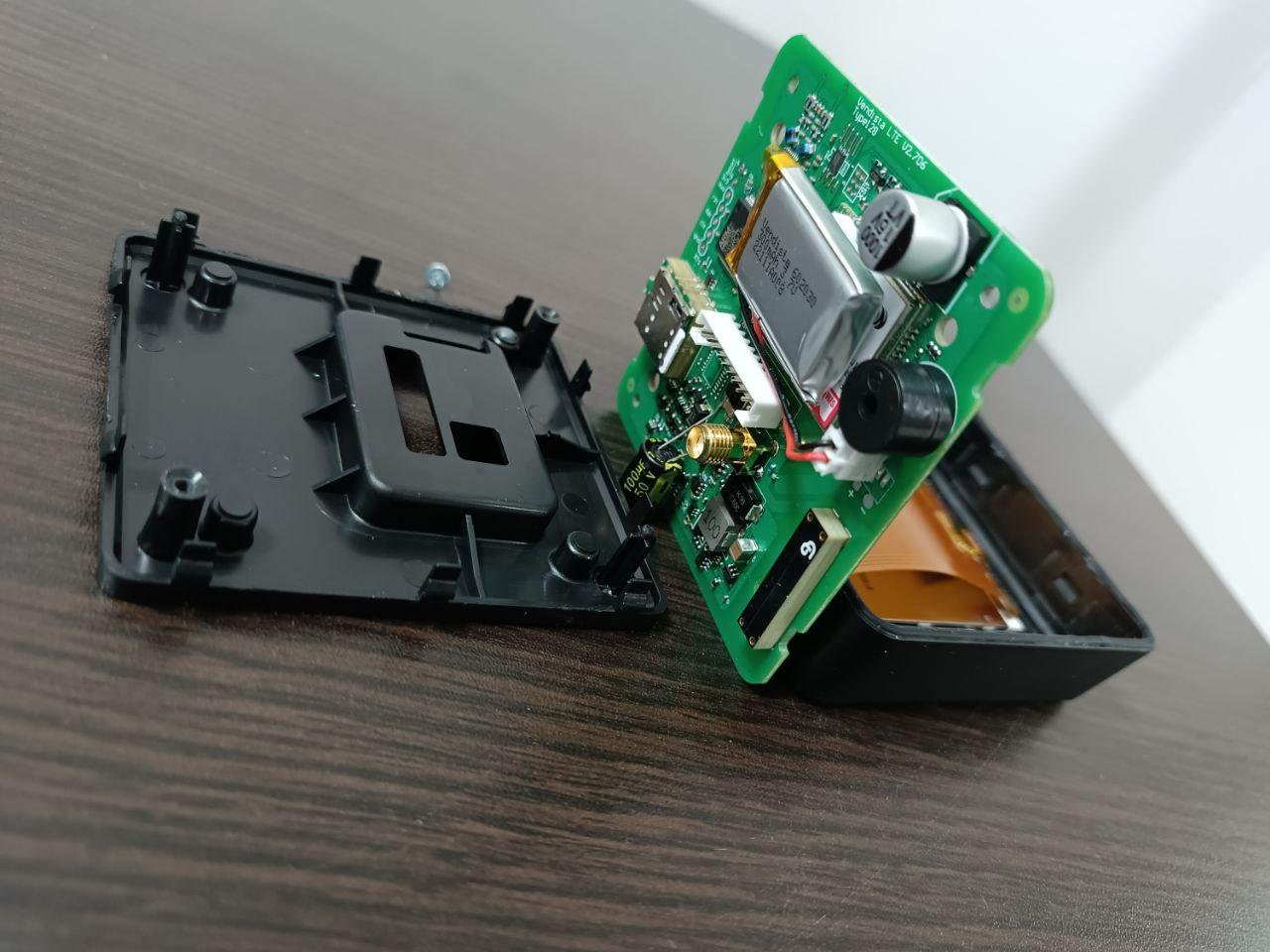

Далее необходимо открутить винты, удерживающие плату терминала.

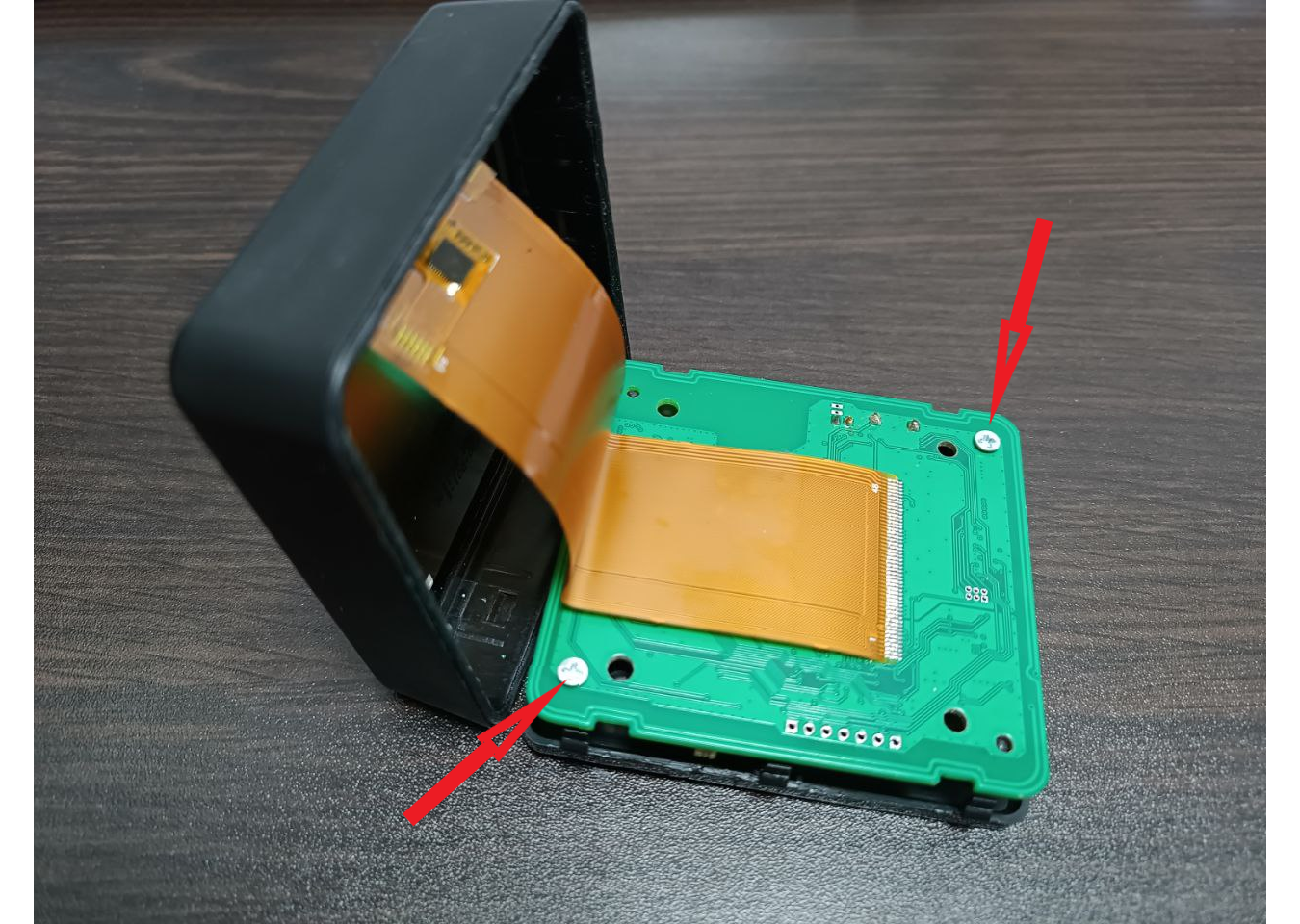

Вид открытой платы терминала:
Видео::
https://rutube.ru/video/3956e4a684ea2c10547d02a7412e7e02/
Видео по вскрытию корпуса V3:
