Обновление прошивки с отключенным (черным) экраном
Проблема: При обновлении прошивки терминала не включается экран и есть небольшая вероятность полной потери работоспособности, если обновление будет прервано из-за разрыва связи GSM. Актуально для терминалов выпущенных в ноябре 2021 г.
Причина: Повреждение флеш-памяти
Решение: Обновить прошивку по проводу.
Порядок действий:
1. Потребуется 2-й (рабочий) терминал Вендиста. Из него нужно сделать прошивальщик. Для этого нужно выбрать Вариант прошивки:
100 | Прошивальщик - Вариант сборки 108, 109, 113, 114, 116
(им можно прошивать ТОЛЬКО терминалы с Вариантом сборки 108, 109, 113, 114, 116)
или
101 | Прошивальщик - Вариант сборки 117
(им можно прошивать ТОЛЬКО терминалы с Вариантом сборки 117)
ВНИМАНИЕ: Прошивать не соответствующие Варианты сборки НЕЛЬЗЯ. Если, например, прошить прошивальщиком “101 | Прошивальщик - Вариант сборки 117” терминал с Вариантом сборки 116 - он получит другой ID и будет множество проблем.

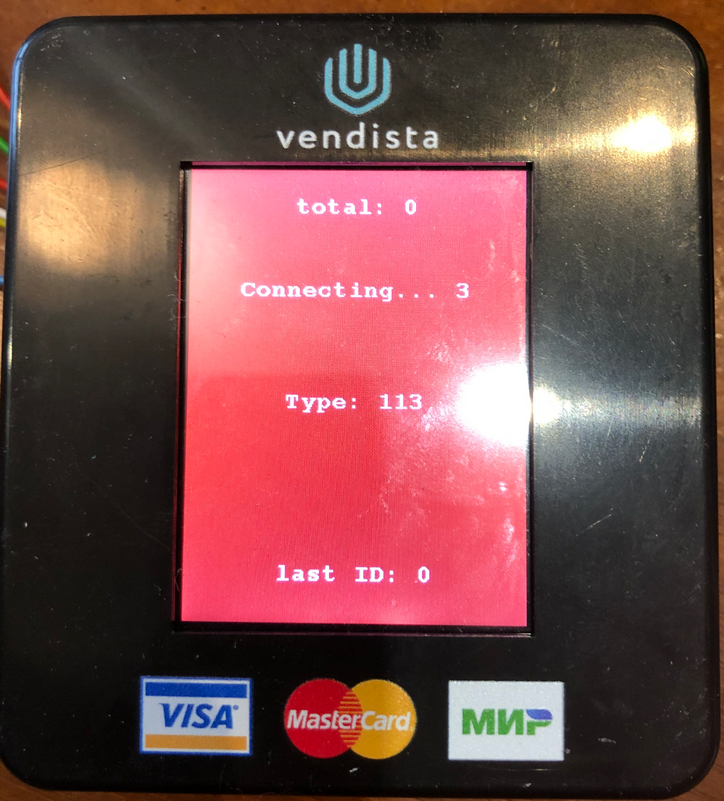

Терминал станет прошивальщиком, после загрузки будет выглядеть так:

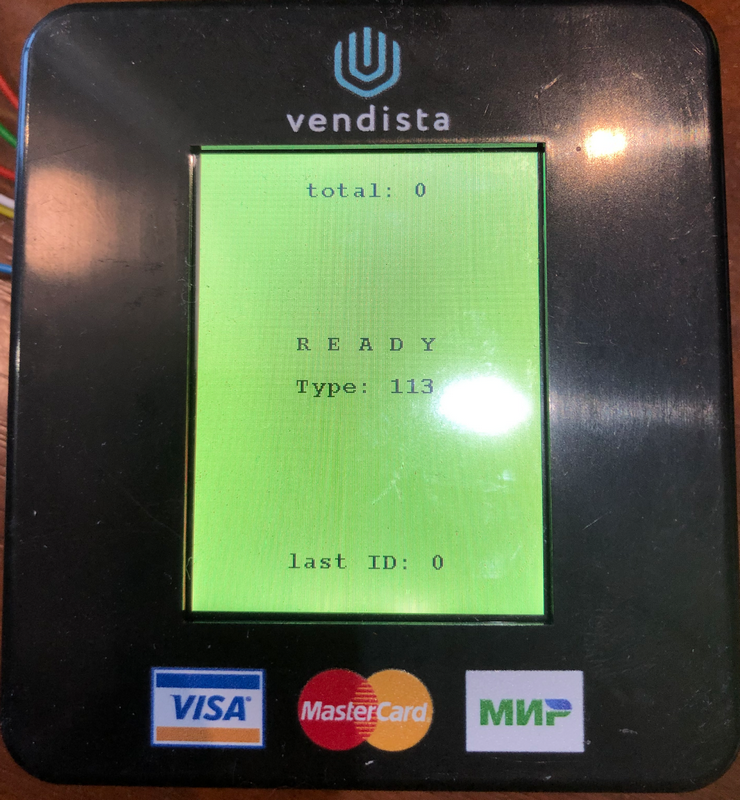

После соединения с сервером - так:
Теперь прошивальщик готов к прошивке другого терминала.
2. Отключить питание. Соединить прошивальщик и терминал следующим образом:

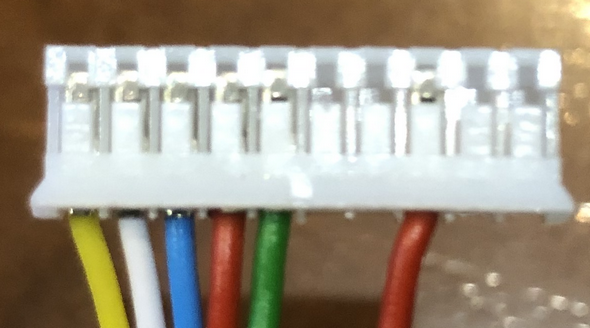

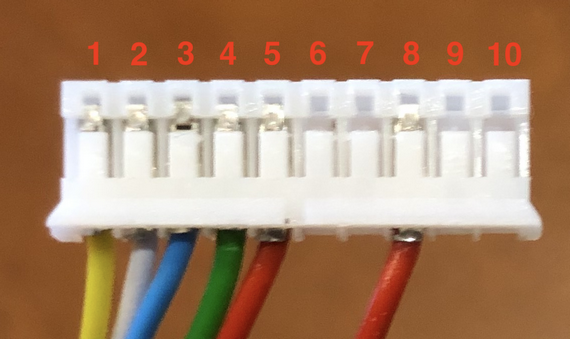

На штатном кабеле Вендиста на одном кабеле переставить провод 6 в вилку 4, 7 - в 5.
На другом кабеле переставить провод 6 в вилку 5, 7 - в 4.
Это легко сделать, отогнув пластиковые защелки ножом или отверткой

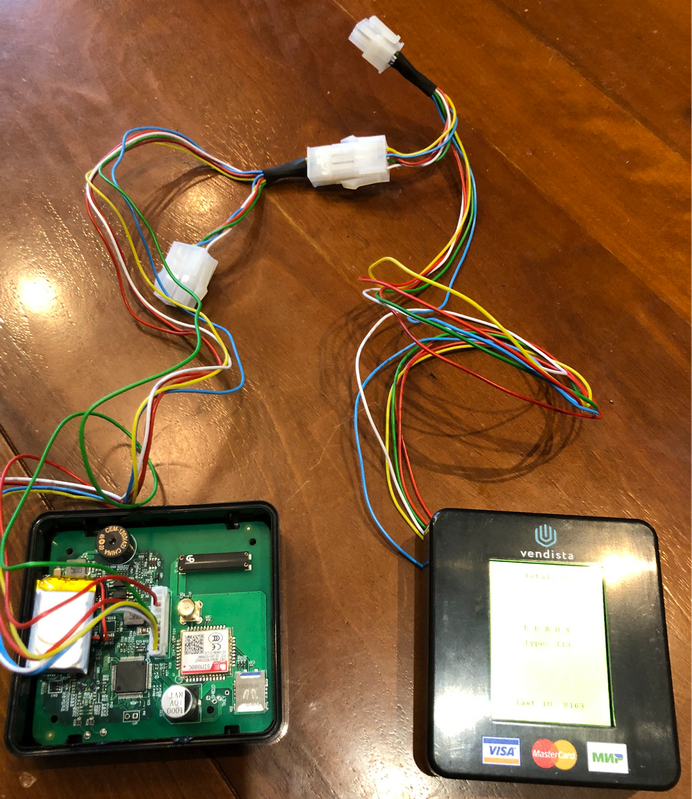

3. Соединить оба кабеля через разветвитель MDB, воткнуть 10-ти пиновые разъемы в терминалы

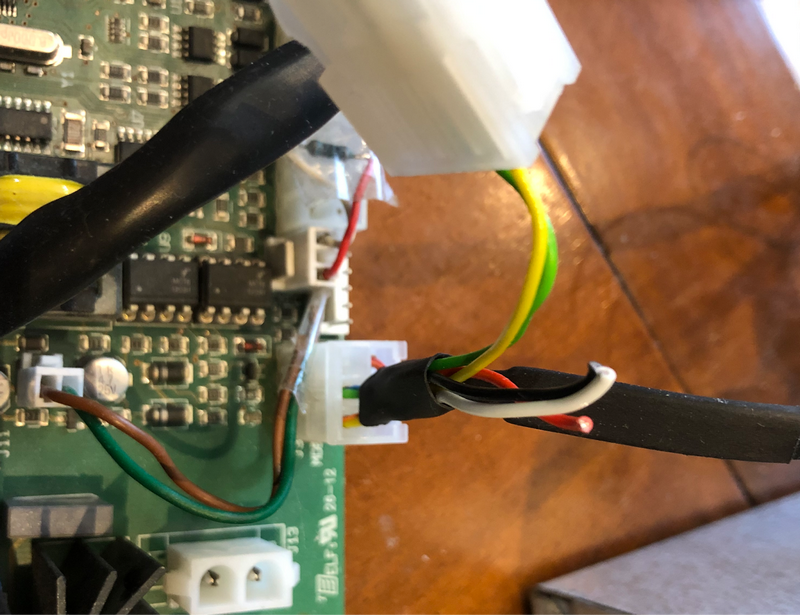

4. Подать питание 5 - 60V на свободный разъем MDB. Сделать это можно, например, через плату автомата. Для этого можно использовать любой кабель MDB с разветвителем, но сигнальные кабели на разветвителе нужно обрезать, оставить только силовые
5. Разобрать прошиваемый терминал. Инструкция по вскрытию корпуса Vendista

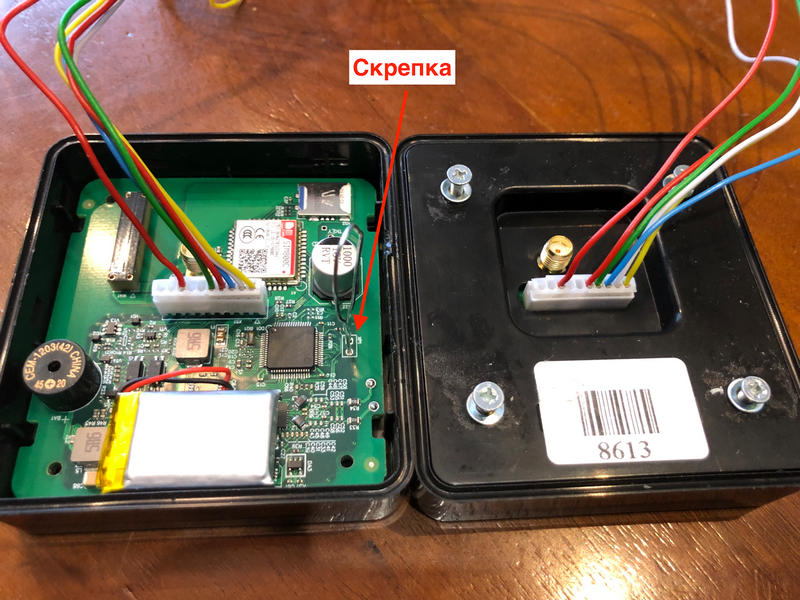

Соединить 2 отверстия около главного чипа скрепкой

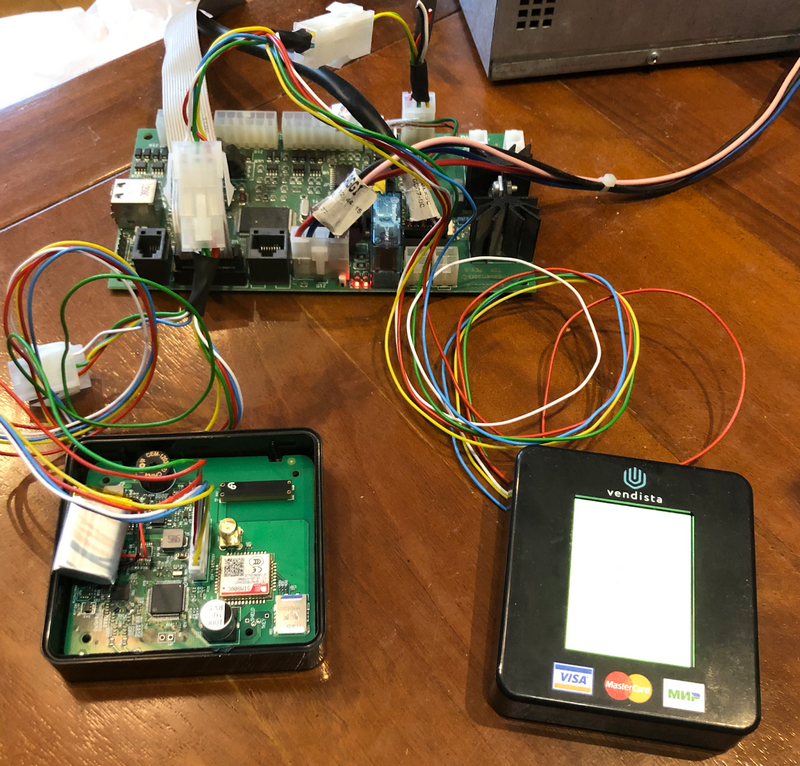

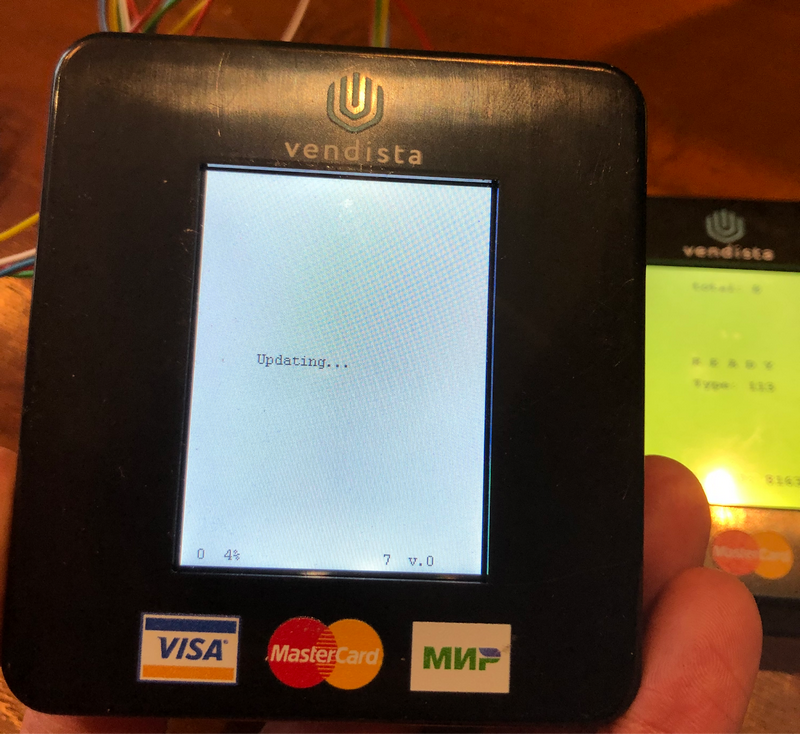

6.Подать питание на терминалы (включить плату автомата). После начала прошивки - вытащить скрепку (иначе прошивка будет загружаться в цикле).
Видео процесса прошивки:
https://drive.google.com/file/d/13maXmsByrK0GY8oXFCFnoSgyNbAB34bP
7. Отправить команду на прошитый терминал: Обновить Bootloader
8. Включить прошитый терминал через обычный кабель MDB. Терминал обновит прошивку с сервера и будет готов к работе
