Настройка и подключение для снятия аудита с вендинговых автоматов.
Настройки протокола обмена данными EVA-DTS для вендинговых автоматов.
| Модель автомата | Настройки |
| Bianchi |
|
| FAS | Набрать команду 90, выставить значение "6" |
| Necta ES6, Kikko Max, Snakky, Koro, Concerto и т.д. |
Техн.5.3.4 — DEXUCS Техн.5.3.5 — ALWAYS EVA-DTS Техн.5.3.7 — 9600 |
| Necta Melodia |
5.2.1 — DEX 5.2.2 — Всегда EVA DTS 5.2.4 — 9600 |
| Necta Canto, Concerto, Opera |
6.2.1 — DEXUCS 6.2.2 — Телеметрия 6.2.4 — 9600 |
| Rheavendors Caffe Europa, Milano | серв.кн. -> В6(Программирование -ИД.машины) -> В2(Протокол) -> В4 или В5 (DEX reset) -> В6 для выхода -> серв.кн. |
| Crane 472e, 167, merchant | Системные настройки -> DTS -> DTS в режиме ожидания DEX |
| Saeco | Системные настройки -> Протокол обмена -> DEX DC Master |
| Прочие автоматы | EVA-DTS по умолчанию, настроек не требуется. |
Интерфейсы и протоколы обмена вендинговых автоматов.
| Модель автомата | Тип интерфейса с автоматом | Протокол обмена | Разъем | Распиновка |
| Bianchi | TTL | DEX |
IDC-10F(FC-10P) |
1 |
| Crane | COM | DEX |
Stereo Jack 6.3мм(M) |
5 |
| Dixie-Narco | COM | DEX |
Stereo Jack 6.3мм(M) |
5 |
| FAS | COM | DEX |
DB9F |
3 |
| Gerhardt | COM | Gerhardt |
DB9F |
3 |
| Jofemar | COM | DEX |
Stereo Jack 6.3мм(M) |
5 |
| MVM | COM | DEX |
Stereo Jack 6.3мм(M) |
6 |
| Necta | COM | DEX |
DB9F |
3 |
| Rheavendors Caffe Europa | COM | DEX |
Stereo Jack 3.5мм(M) |
5 |
|
Rheavendors Luce X2, Snack Europa |
COM | DDCMP |
DB9F |
3 |
|
Rheavendors Luce E5, Luce E6, Sagoma Luce |
COM | DEX |
DB9F |
3 |
| Rheavendors Sagoma H7 | COM | DEX |
DB9F |
3 |
|
Rheavendors Cino EC E3, Cino EC E3 Pro, Rheavendors LaRhea grandeTV+FTG |
TTL | DEX / DDCMP |
RJ45 |
4 |
| Rheavendors Cino XS Grande E5 R2 | TTL | DDCMP |
RJ45 |
4 |
| Rheavendors Сino XS Grande VHO | TTL | DEX |
RJ45 |
4 |
| Rheavendors LaRhea BL | TTL | DEX / DEX reset |
RJ45 |
4 |
| Saeco | TTL | DEX |
IDC-10F(FC-10P) |
2 |
| Sanden Vendo | COM | DEX |
Stereo Jack 6.3мм(M) |
5 |
Важно! Скорость обмена по протоколу DEX = 9600.
Скорость обмена по протоколу DDCMP = 2400…115200.
Распиновка разъемов автомата и терминала.
|
1  |

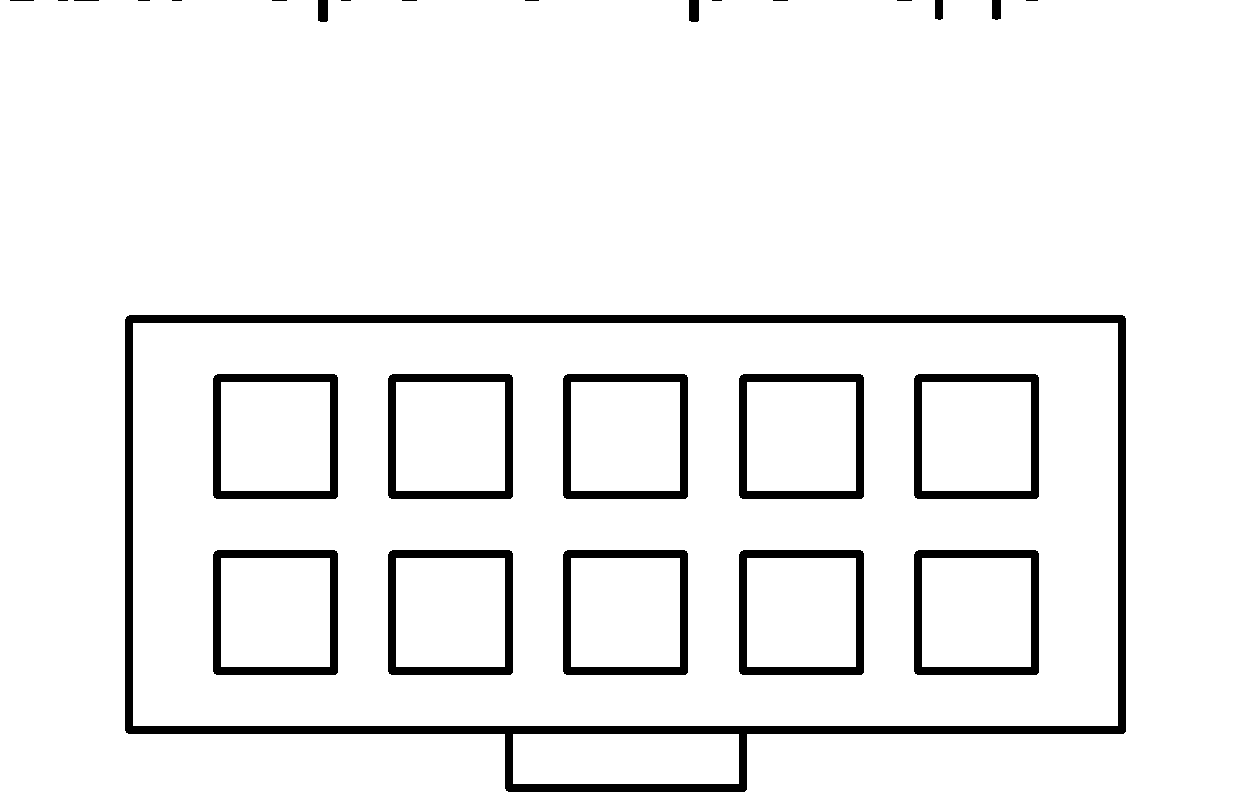

9 пин IDC-10F - 4 пин терминала (VMC Tx) 10 пин IDC-10F - 5 пин терминала (VMC Rx) 7 пин IDC-10F - 2 и/или 3 пин терминала (Gnd) |
|
2  |
4 пин IDC-10F - 4 пин терминала (VMC Tx) 10 пин IDC-10F - 5 пин терминала (VMC Rx) 9 пин IDC-10F – 2 и/или 3 пин терминала (Gnd) |
|
3  |

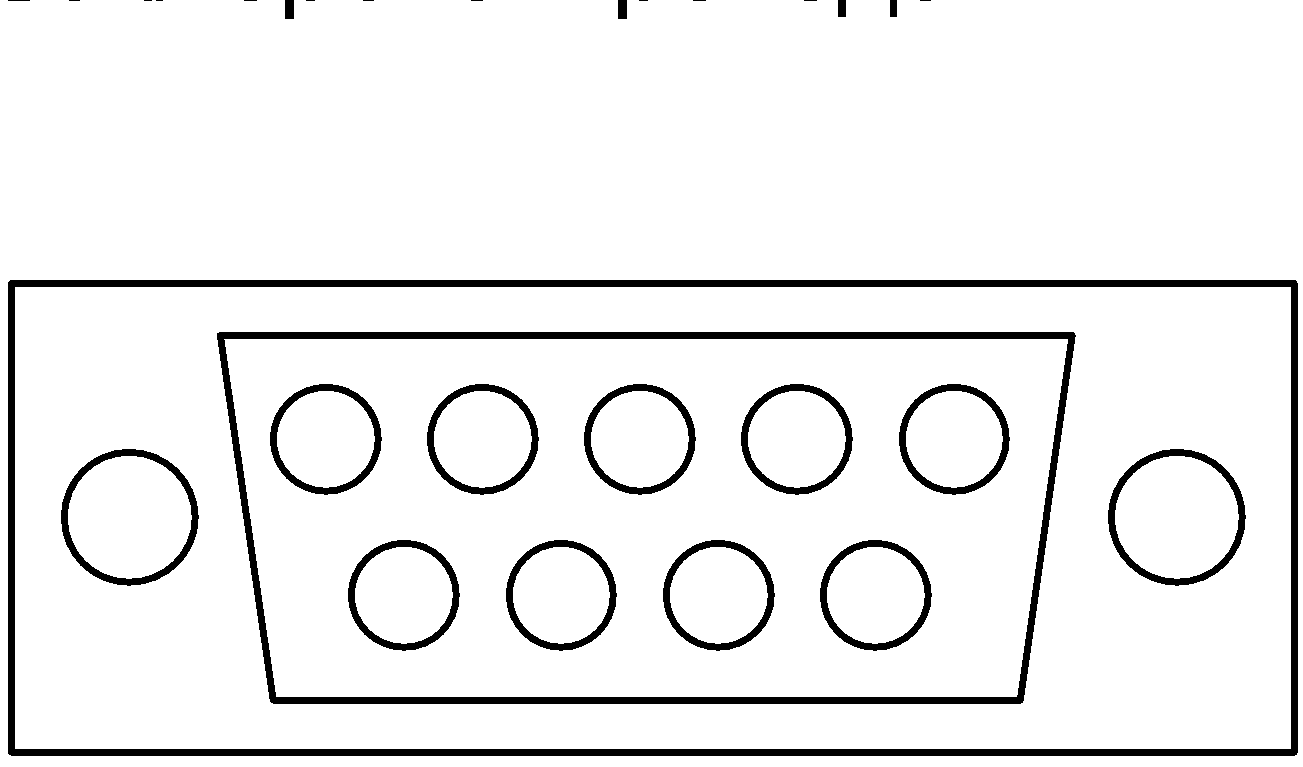

2 пин DB9F - 4 пин терминала (VMC Tx) 3 пин DB9F - 5 пин терминала (VMC Rx) 5 пин DB9F - 2 и/или 3 пин терминала (Gnd) |
|
4  |

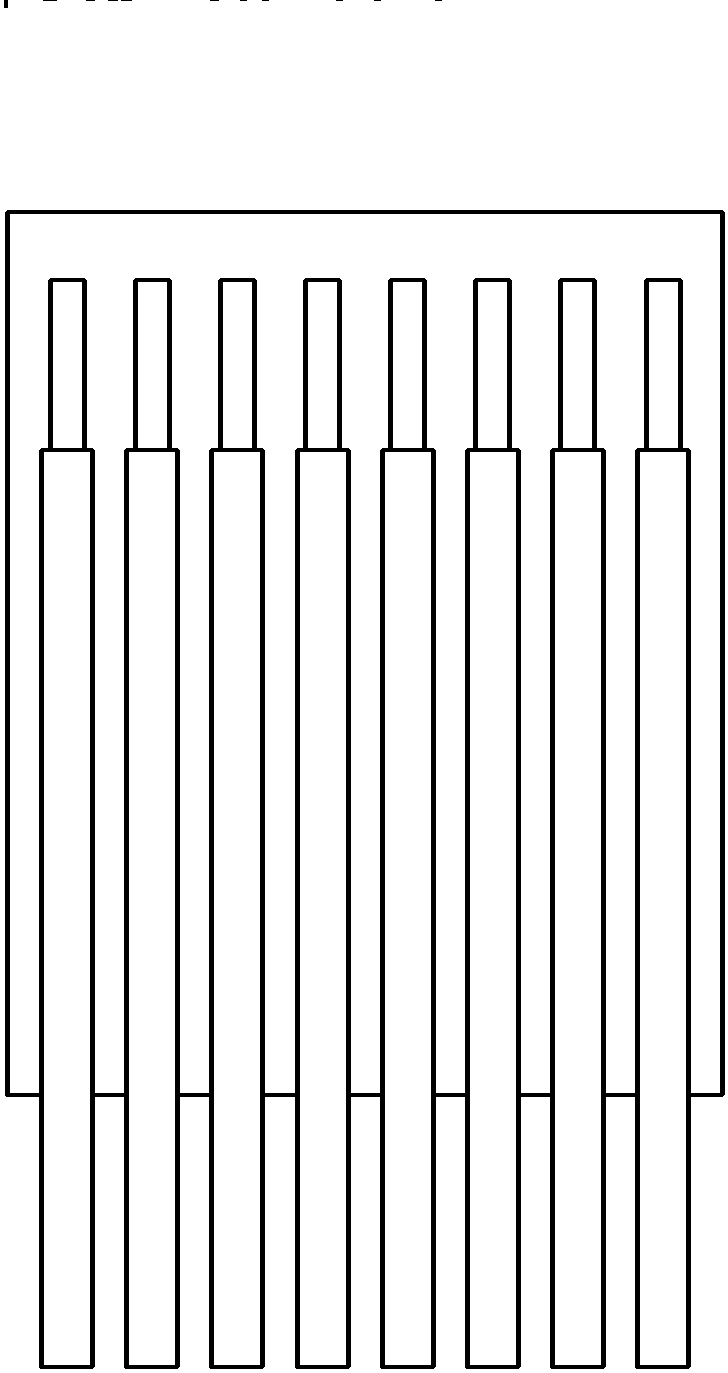

5 (бело-синий) RJ45 - 4 пин терминала (VMC Tx) 4 (синий) RJ45 - 5 пин терминала (VMC Rx) 7 (бело-коричневый) RJ45 - 2 и/или 3 пин терминала (Gnd) |
|
5  |

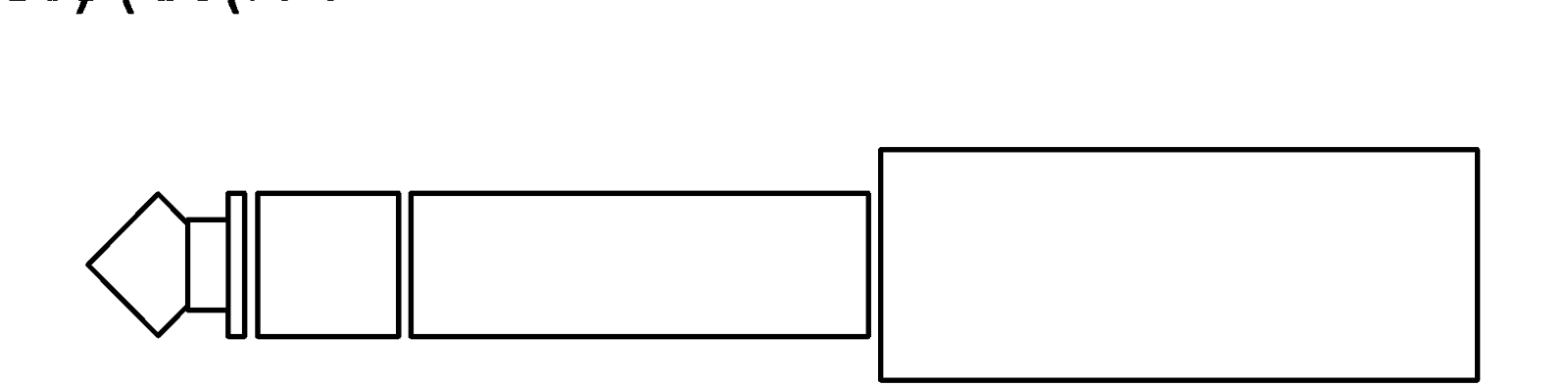

2 пин Jack - 4 пин терминала (VMC Tx) 1 пин Jack - 5 пин терминала (VMC Rx) 3 пин Jack - 2 и/или 3 пин терминала (Gnd) |
|
6  |
1 пин Jack - 4 пин терминала (VMC Tx) 2 пин Jack - 5 пин терминала (VMC Rx) 3 пин Jack - 2 и/или 3 пин терминала (Gnd) |
Возможные причины ошибок при снятии отчетов:
- В автомате был неиспользованный кредит.
- Автомат находился в режиме "сервисного меню".
- В момент снятия сервисного отчета открыта дверца автомата, наблюдается на ТА Jofemar, Rhea Luce.
- Плохой контакт разъема. Необходимо проверить, плотно ли подключен разъем кабеля для снятия отчетов.
- В момент снятия отчета не было итания 220В.
- Неправильные настройки на автомате. Настройки для автомата можно сделать по таблице «Настройки протокола обмена данными EVA-DTS для вендинговых автоматов».
- Неправильная команда терминалу с выбором протокола обмена или скорости передачи данных. Настройку можно узнать из таблицы «Интерфейсы и протоколы обмена вендинговых автоматов».
- Неисправность кабеля или терминала. По возможности проверьте снятие отчетов с другим кабелем.
Кабель для снятия EvaDts на Jofemar можно приобрести на Озон по ссылке
