¶ Кабель MDB - 10 pin – RS232
¶ Соответствие пинов на разъемах и конвертере:
| 10 pin (MW-10M) |
MDB (DS1073- 02-2x3) |
Конвертер RS232-TTL(вход) | Конвертер RS232-TTL(выход) |
Штекер DEX (Audio Jack ¼“ (6,35мм) стерео) |
|
| 1 DC_IN (5V - 40V) | 1 | ||||
| 2 MDB_COM | 6 | ||||
| 3 GND | 2 | GND | GND | 3 GND (DEX Sleeve) | |
| 4 UART1_TX | T1 in (11pinon chip*) | T1 out(14pin on chip*) | 2 TXD (DEX Tip) | ||
| 5 UART1_RX | R1 out(12pin on chip*) | R1 in(13pin on chip*) | 1 RXD (DEX Ring) | ||
| 6 UART2_RX | 5 | ||||
| 7 UART2_TX | 4 | ||||
| 8 UART3_RX | 4 | ||||
| 9 UART3_TX | |||||
| 10 External (VDD) | VDD |
*chip – MAX3232 или аналоги.
¶ Длина кабеля
10 pin – MDB = 550мм
10 pin – ШтекерDEX = 1000мм

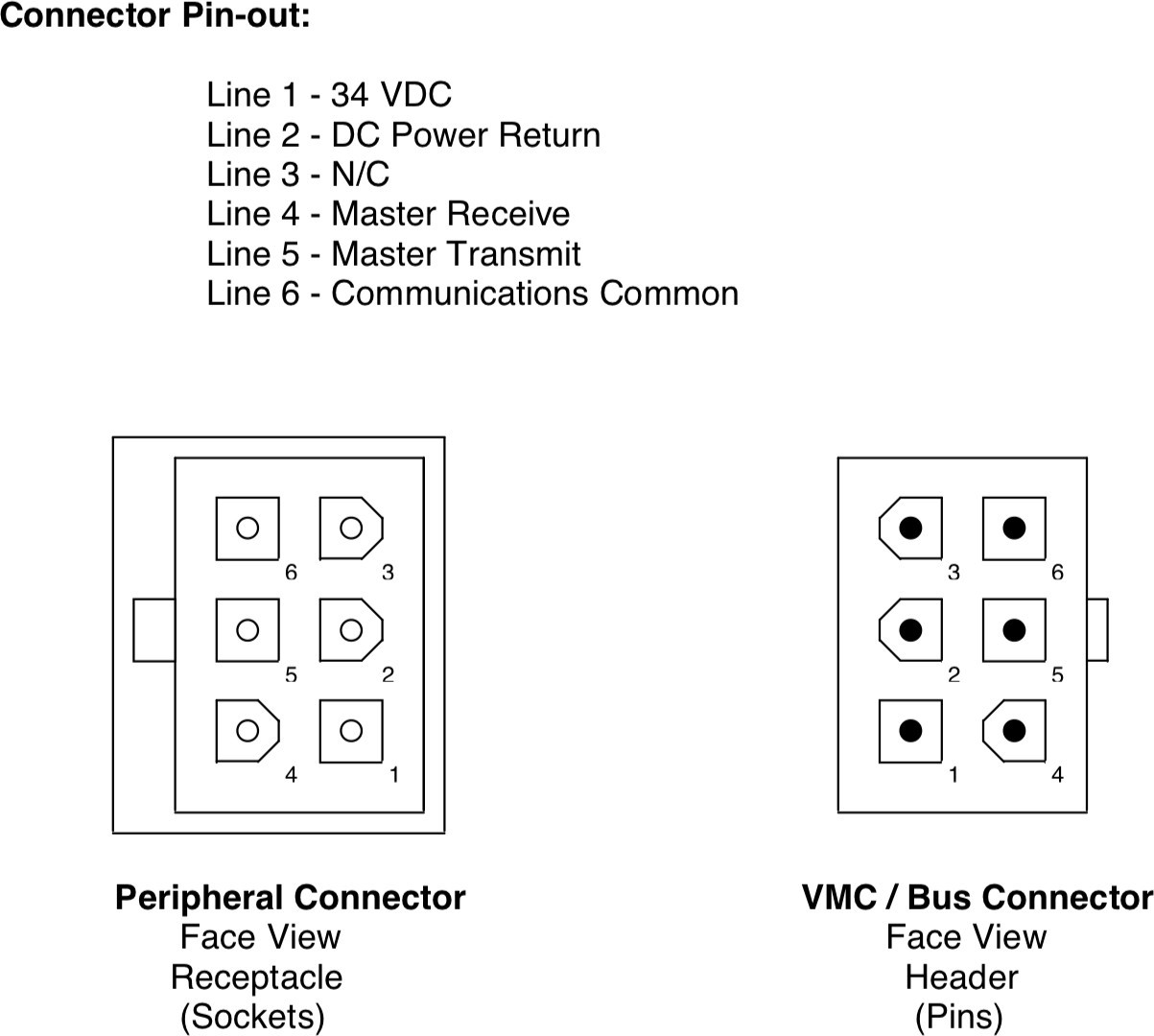

¶ Чертеж разъема MDB на плате - слева,на проводе - справа
Дополнительно, на стороне MDB нужен разветвитель для возможности каскадного подключения по аналогичному кабелю.

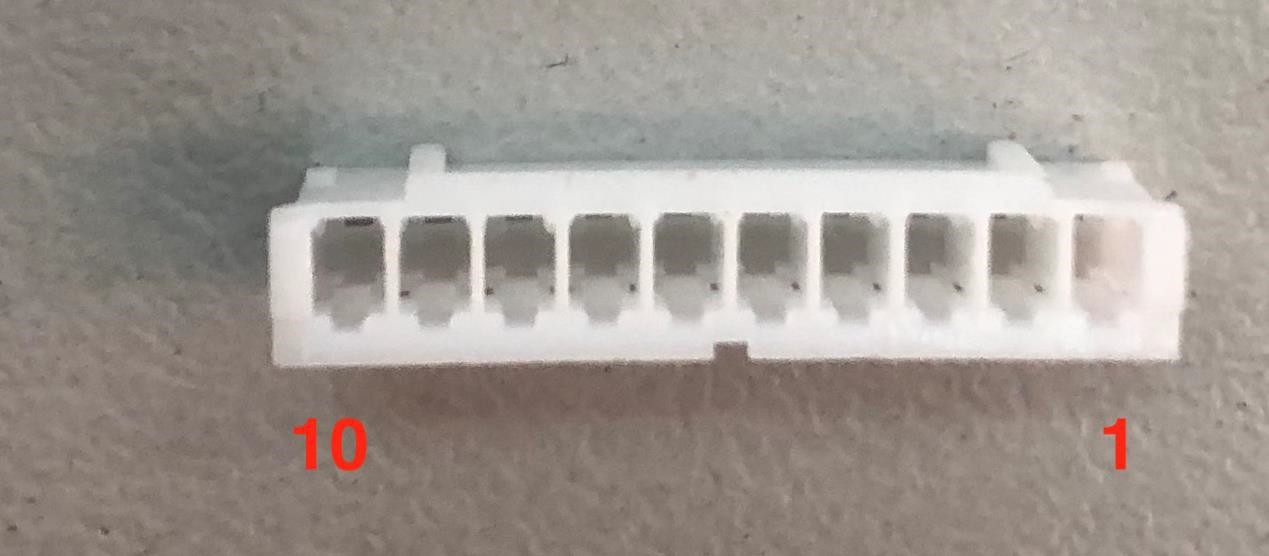

¶ Разъем 10 pin

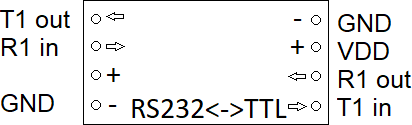

¶ Конвертер RS232-TTL (проверить соответствие контактов и пинов чипа)

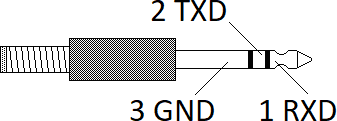

¶ Штекер DEX
¶ Комплектующие:
- Кабель для 10 pin – MDB:
Awm 2464 24AWG (6 проводов) (550 мм) или провод 24AWG (550 мм, мягкий)(6шт)
2. Кабель для 10 pin – ШтекерDEX:
Awm 2464 24AWG (4 провода) (1000 мм) или провод 24AWG(1000 мм, мягкий)(4шт)
3. Провод для разветвителя 24AWG(65 мм, мягкий) (5шт)
4. Вилка I-DS1066-SCW010 + 10 контактов на провод (1 компл.)
5. Розетка DS1073-02-2x3-FСT6 (MF2x3F) (1 шт.)
6. Контакты к розеткеDS1073-02-FT (5 шт.)
7. Гнездо разветвителя Molex 39012061 (1 шт.)
8. Контакты к гнезду Molex 39000040 (5 шт.)
9. Штекер Audio Jack ¼“(6,35мм) стерео (1 шт.)
10. Конвертер RS232-TTL(1 шт)
11. Термоусадочная трубка8,0 / 4,0 мм, черная(для конвертера RS232-TTL) (35 мм)
12. Термоусадочная трубка8,0 / 4,0 мм, черная (1550 мм -на всю длину кабелей, если кабель из отдельных проводов)
¶

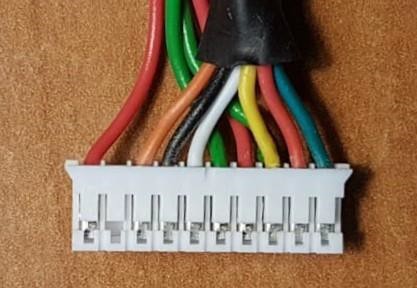

Образец соединения 10 pin:
