Кабель Vendista V2 MDB_RS485 - 10 pin
Подключение гашапона к Вендисте через преобразователь RS-485-UART
Для подключения Вендисты к «сети Гашапонов» нужно:
- кабель Vendista v.2 MDB – 10 pin;
- uart ttl/rs485 с автоматическим контролем потока, например,
(UART TTL/RS485 с автоматическим контролем потока, Преобразователь интерфейса — Цены (yandex.ru))
Модуль RS485 в UART купить в Москве (pcus.ru)
- 4-х контактный кабель с соответствующим штырьковым разъемом
1. Подключение UART линий Вендисты и преобразователя интерфейсов(uart/rs485).

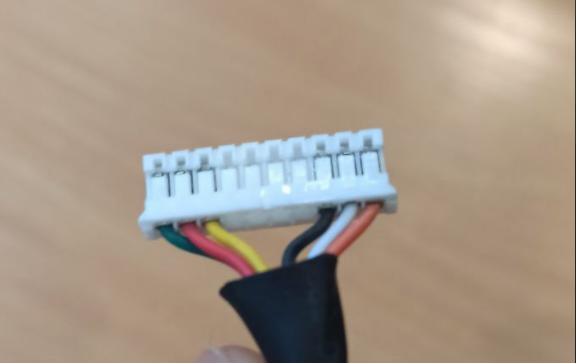

Необходимо от кабеля кабель Vendista v.2 MDB – 10 pin отрезать MDB разъемы. Затем вытащить из 10pin коннектора 6-7 линии и перенести на 9 и 10 пины(делается с помощью пинцета). В итоге у вас должно быть так, как на картинке.
Затем с помощью паяльника нужно соединить следующие линии с разъемами на плате преобразователя:
- 8-ой разъем 10 pin коннектора с линией RX на преобразователе;
- 9-ый разъем 10 pin коннектора с линией TX на преобразователе;
- 2-ой или 3-ий 10 pin коннектора с GND преобразователя;
- 10-ый разъем 10 pin коннектора с питанием (VCC) преобразователя.

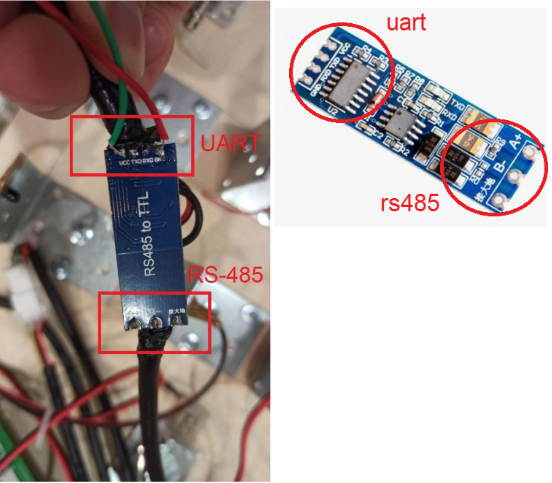

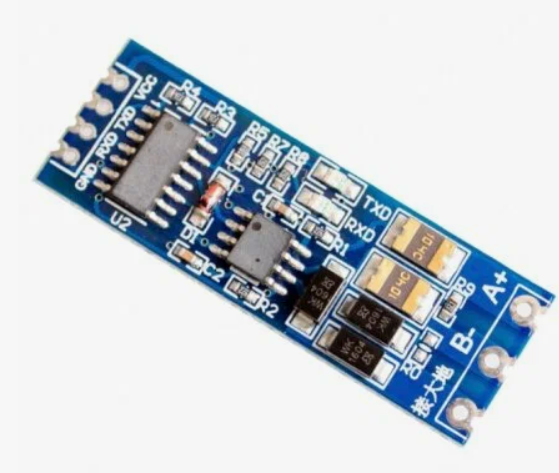

Все обозначения смотрите на преобразователе (рисунок 1).

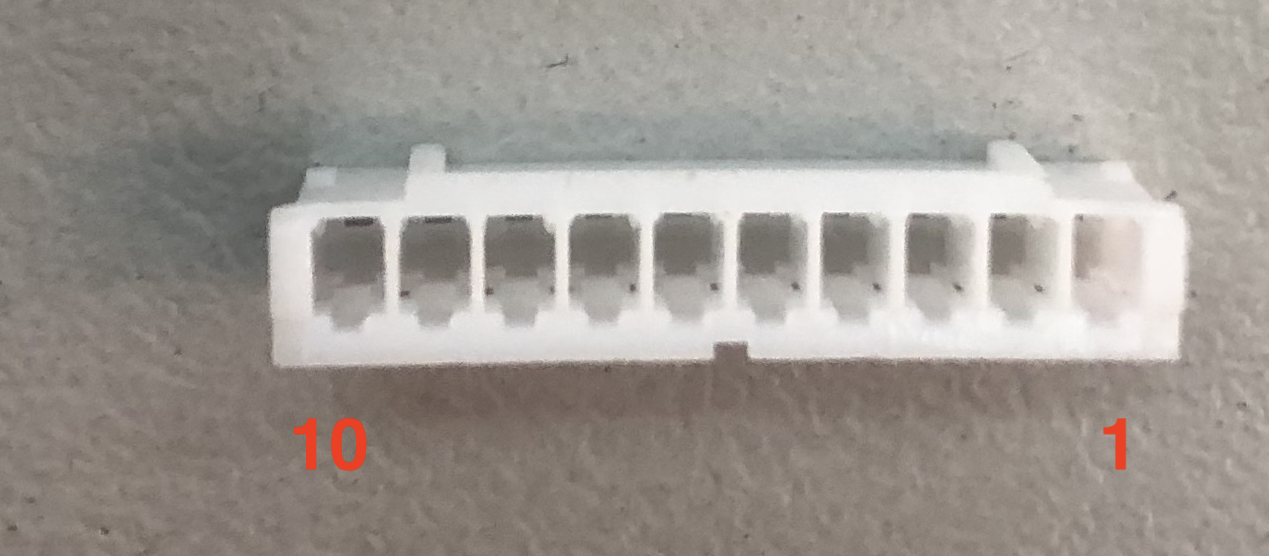

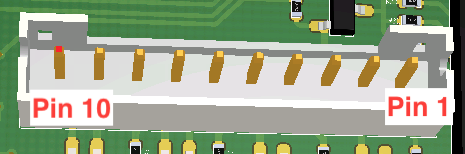

Распиновка разъема 10 pin (MW-10M, рисунок 2 и 3).
1 – VCC питание (5V - 40V);
2 – GND(земля);
3 – GND(земля);
4 – 7 пины не используется;
8 – UART_RX;
9 – UART_TX;
10 – VCC преобразователя RS-485-UART.
Рисунок 2.
Рисунок 3.
2. Подключение RS-485
Для подключения преобразователя интерфейсов с лотками гашапона нужно:
- соединить линии A;
- соединить линии В;
- соединить GND(2 или 3 пины 10 pin коннектора).

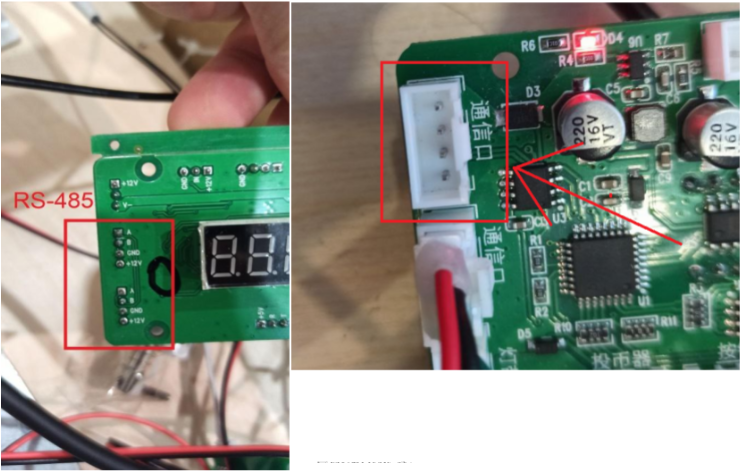

Обозначения пинов RS-485 смотрите на рисунке 1 и рисунке 4.

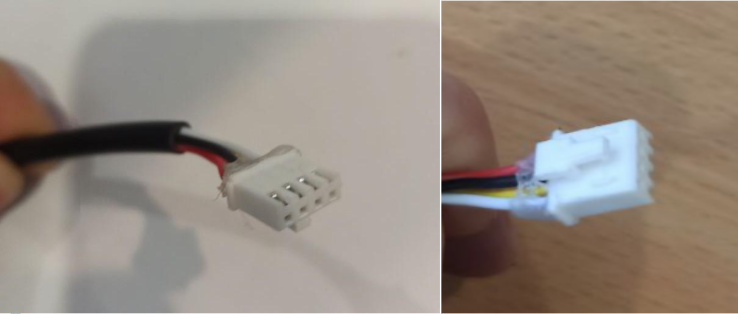

Соединяется данная плата с преобразователем интерфейса с помощью 4-х контактного кабеля и штыревого разъем на плату.
3. Для подключения питания Вендисты нужно соединить:
- 1-ый пин 10 pin коннектора и +12V на плате гашапона(см. рисунок 4);
- 2-ой или 3-ий пины 10 pin коннектора и GND на плате гашапона(см. рисунок 4).

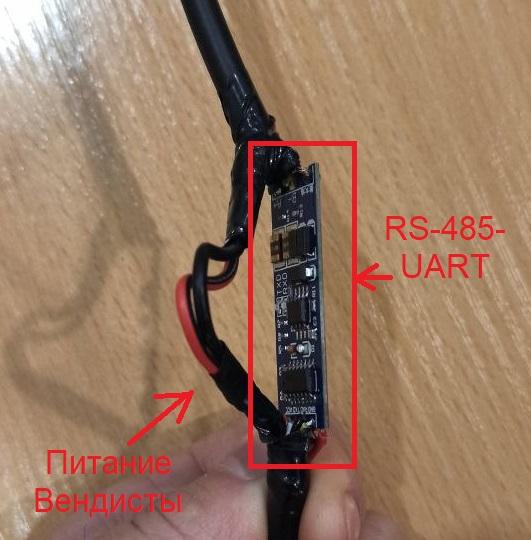

Вот что примерно должно получиться:
Видео изготовления кабеля:
https://drive.google.com/file/d/1EDUgkFkdje-BKngJWxyRm7QU0pniJEBj
