Замена неисправного оптрона в терминале Вендиста v2
(Ошибка 3 и Ошибка 0).
¶ 1.Короткая инструкция

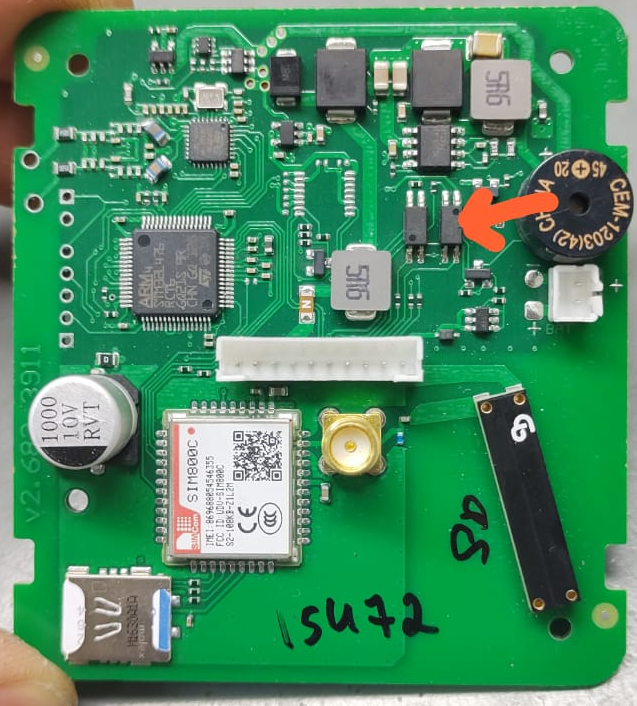

Подключите Вендисту к автомату, если выходит Ошибка 3 - замените оптрон, отмеченный стрелкой.
Если выходит Ошибка 0 - замените оба оптрона (этот и соседний).
Купить оптрон можно здесь:
TLP291 - https://www.chipdip.ru/product/tlp291-gb-tp-se-t,
IS281GB - https://www.chipdip.ru/product/is281gb,
PS2705-1-F3-A - https://www.chipdip.ru/product/ps2705-1l-f3-a.
Услуга по замене оптрона в Салоне по ремонту сотовых стоит 200 - 500 руб. (зависит от региона)
¶ 2.Длинная инструкция
¶ 2.1 Предварительная диагностика.
1. Подайте питание на терминал.

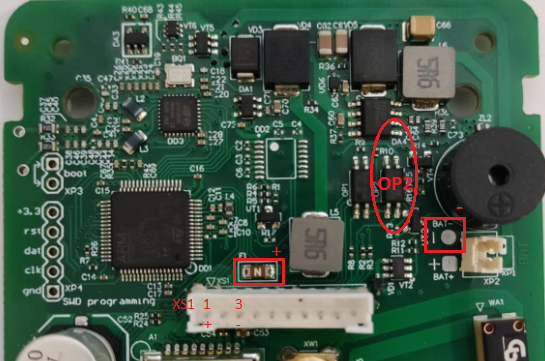

Допустимое напряжение от 5В до 42В постоянного напряжения. На 10 контактном разъеме XS1 1ый контакт – плюс питания, 3ий контакт – минус питания.
Рисунок 1.
2. Теперь необходимо проверить исправность передающего оптрона OP2. Для этого нужно включить мультиметр в режим измерения сопротивления и поставить щупы на 3-4 ножки оптрона OP2. Должно показать бесконечное сопротивление. Иначе – оптрон неисправен.

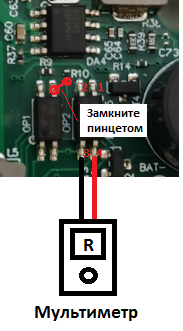

3. Замкните пинцентом нижнюю площадку от Резистора R10 (если плата с шелкографией), подключенного к оптрону OP2 с минусом питания, который есть на соседнем оптроне. На рисунке 2 показано это соединение. Нужный резистор на платах всегда рядом с оптроном, оптрон, который проверяем – всегда справа. Мультиметр должен показать сопротивление менее 100 Ом. Иначе – оптрон неисправен.
Рисунок 2.

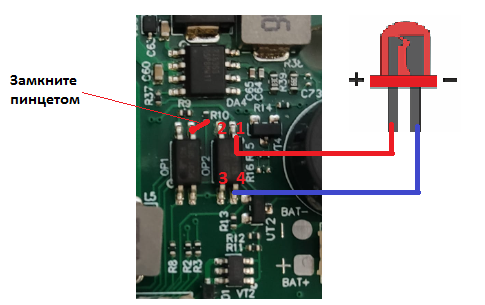

4. Также Вы можете проверить исправность оптрона OP2 подключением выводного светодиода на рисунке 3 показано, как его подключить. Когда Вы замыкаете пинцетом оптрон – светодиод должен гореть, когда не замыкаете – не гореть совсем. Если светодиод горит слабо, в том числе, когда он не должен гореть совсем– оптрон пробит и требует замены.
Рисунок 3.
¶ 2.2 Замена передающего оптрона в терминале Вендиста.
В терминале Вендиста используется оптрон с транзисторным выходом марки KPS28010B в корпусе SOP-4. Аналогами к используемому оптрону могут быть следующие оптроны:
TLP291 - https://www.chipdip.ru/product/tlp291-gb-tp-se-t,
IS281GB - https://www.chipdip.ru/product/is281gb,
PS2705-1-F3-A - https://www.chipdip.ru/product/ps2705-1l-f3-a.

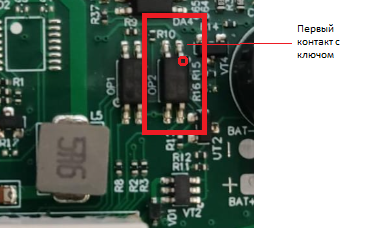

На рисунке 4 показано местонахождение оптрона, который нужно заменить.
Выключите терминал. Для этого отсоедините его от источника питания и отсоедините разъем аккумулятора.

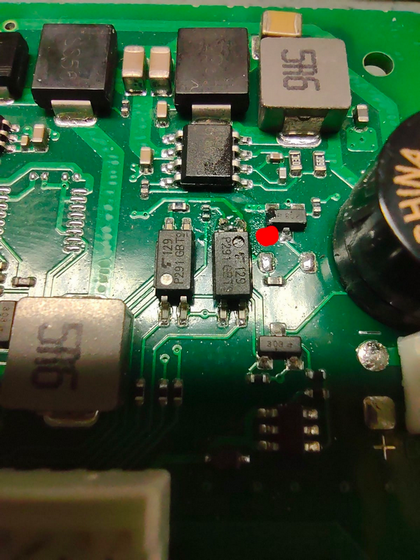

Запаивайте оптрон ключом микросхемы так же, как он стоял. Показано на рисунке 4.
Рисунок 4.
Затем подключите питание и аккумулятор обратно и проверьте исправность нового запаянного оптрона как в пункте 1.
¶ 2.3 Процесс замены

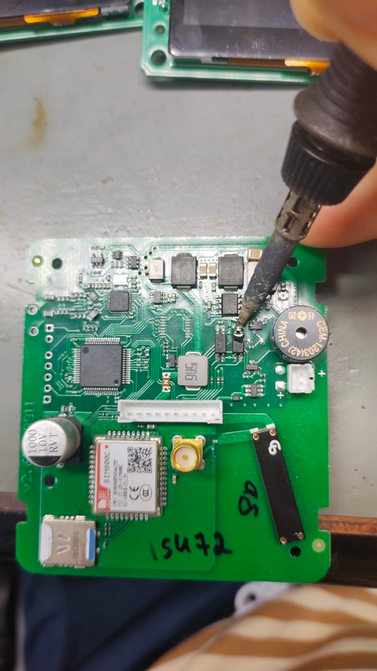

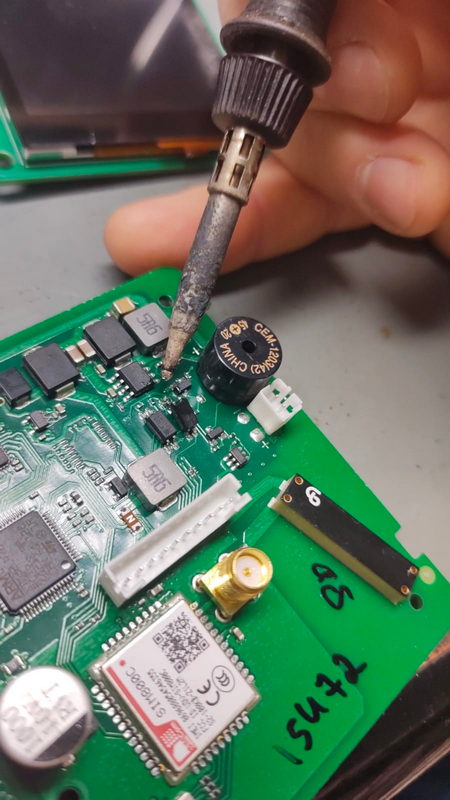

Замену можно произвести паяльником, поддеть сразу 2 ноги оптрона, приподняв одну сторону, затем другую.
При замене соблюдать расположение ключа.

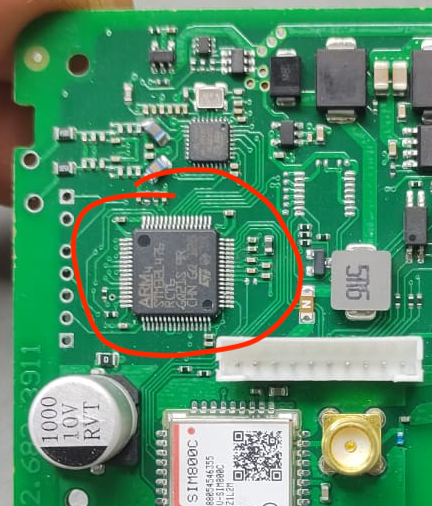

Если после замены ключа. Ошибка "3" не пропала. Необходимо заменить Контроллер терминала STM32
