¶ Решение проблемы с питанием
¶ Для версии Vendista v2 (менее 5V)
Терминал v2 более требователен к питанию. На старте должно быть не менее 5V, без просадок (v1 допускал просадку до 4.5V).
Решить эту проблему можно исключив из входной цепи питания индуктивность 5.6 nH. Она нужна для защиты от бросков напряжения 60V. На ней происходит падение напряжения 0.4V.

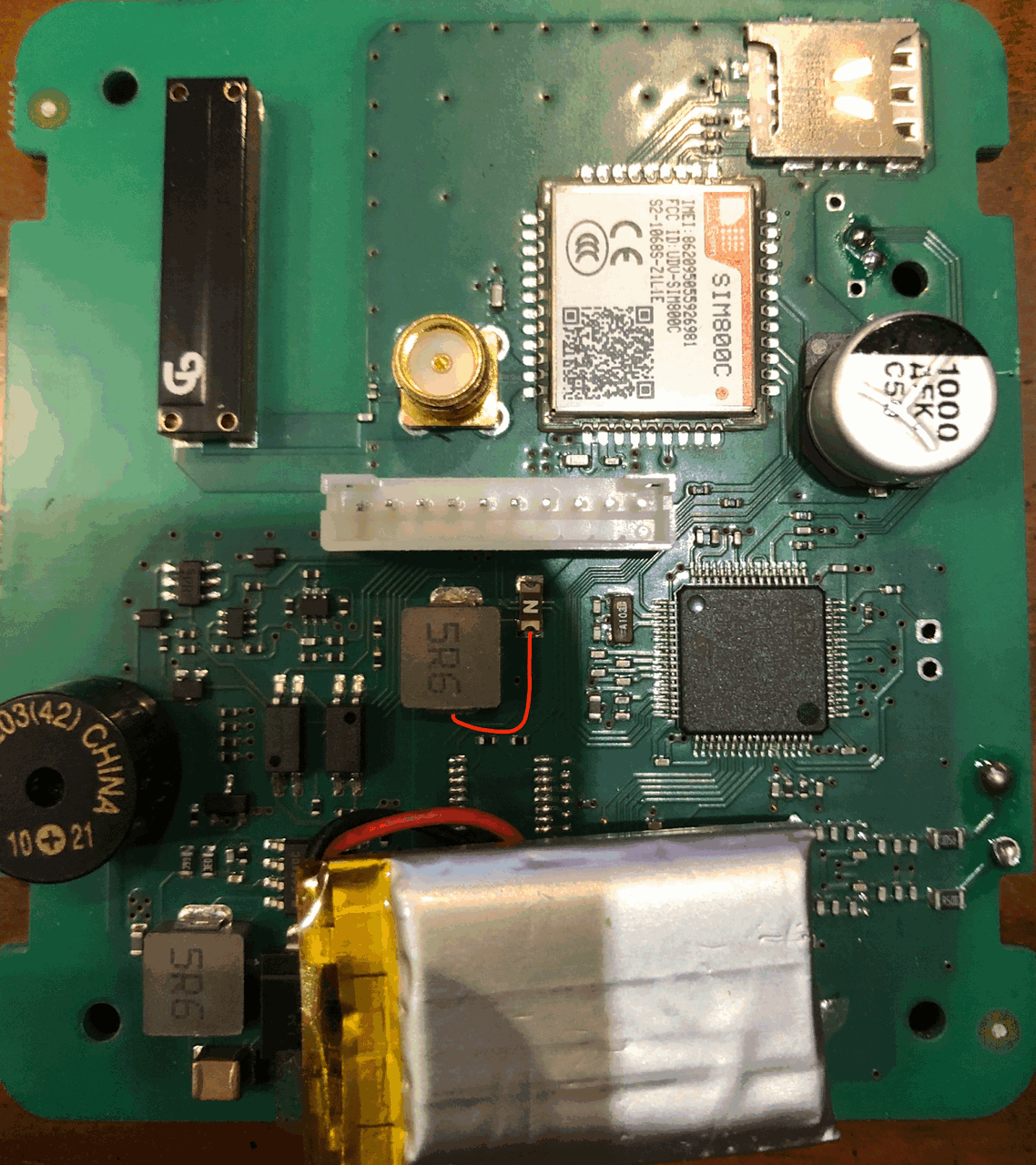

Сделать это можно, допаяв провод так:
Или так:
¶ Для версии Vendista v2.5 (менее 5,5V)
Терминал v2.5 более требователен к питанию. На старте должно быть не менее 5,5V, без просадок (v1 допускал просадку до 4.5V). Решить эту проблему можно исключив из входной цепи питания индуктивность 5.6 nH. Она нужна для защиты от бросков напряжения 60V. На ней происходит падение напряжения 0.4V.

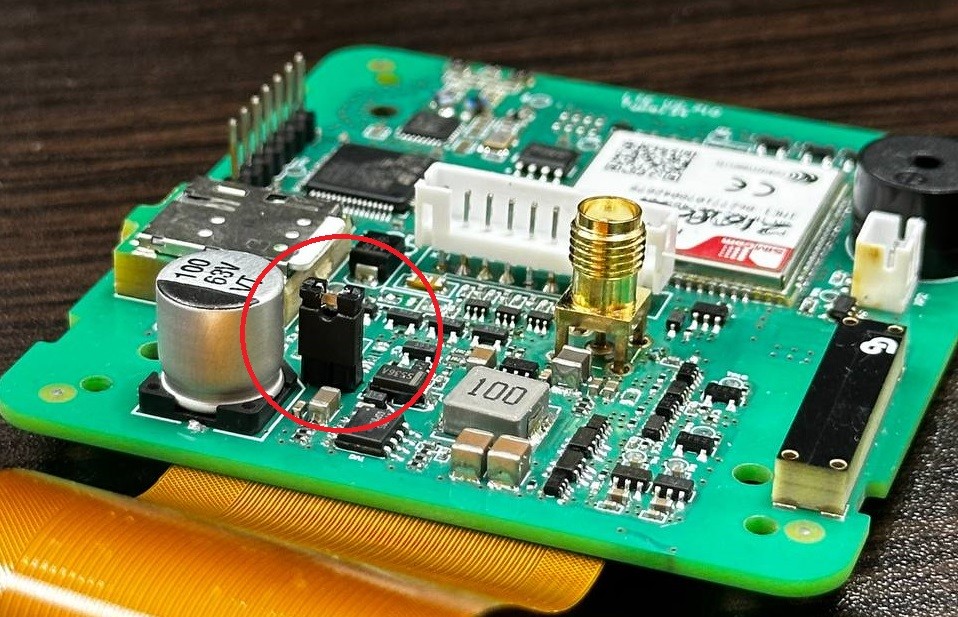

Для работы терминала v2.5 от 5В необходимо установить джампер на два контакта (цепь замкнута):

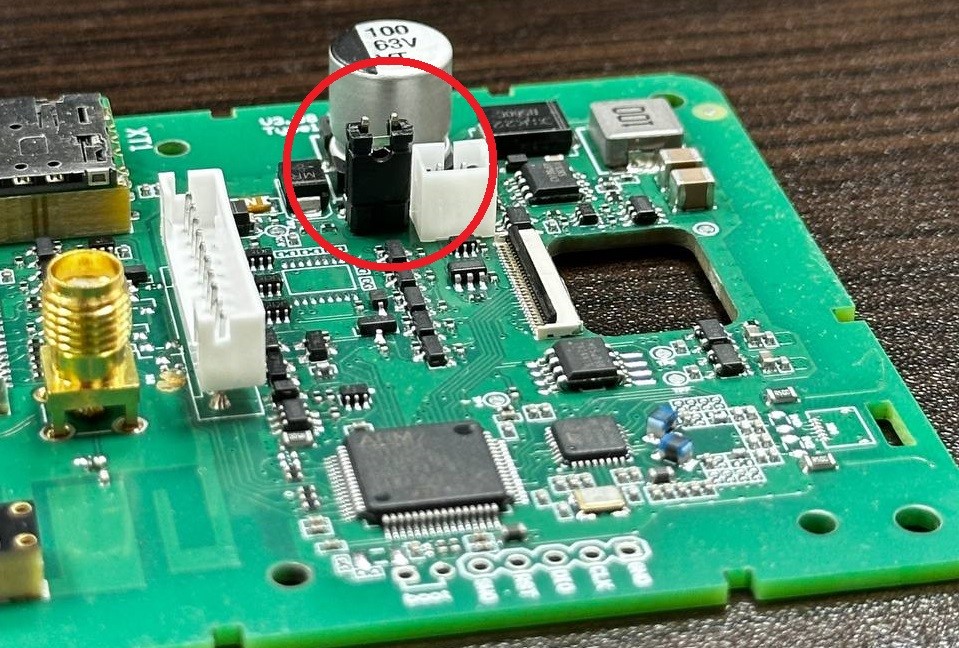

По умолчанию джампер установлен на один контакт (цепь разомкнута):
¶ Для версии Vendista v3 (менее 5,5V)
Терминал v3 более требователен к питанию. На старте должно быть не менее 5,5V, без просадок (v1 допускал просадку до 4.5V). Решить эту проблему можно исключив из входной цепи питания индуктивность 5.6 nH. Она нужна для защиты от бросков напряжения 60V. На ней происходит падение напряжения 0.4V.

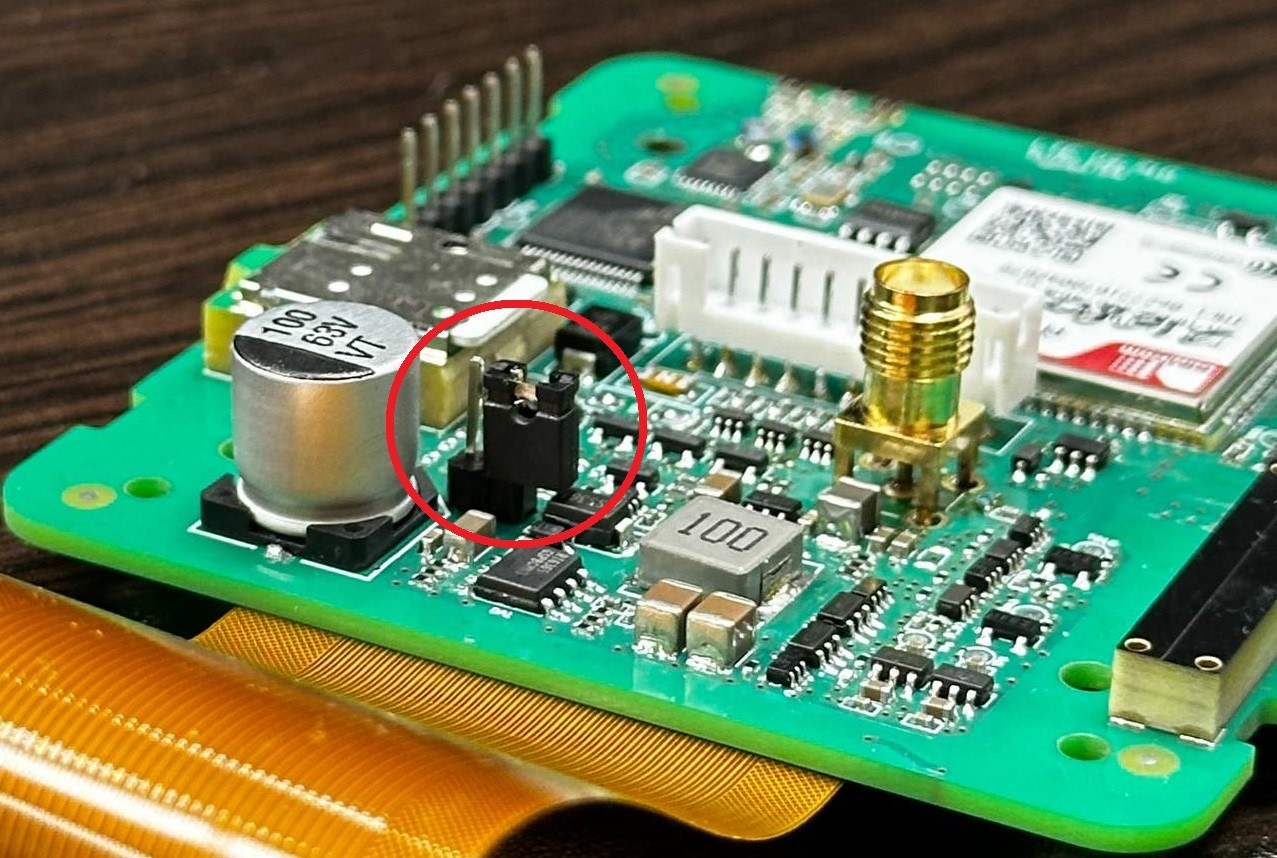

Для работы терминала v3 от 5В необходимо установить джампер на два контакта (цепь замкнута):

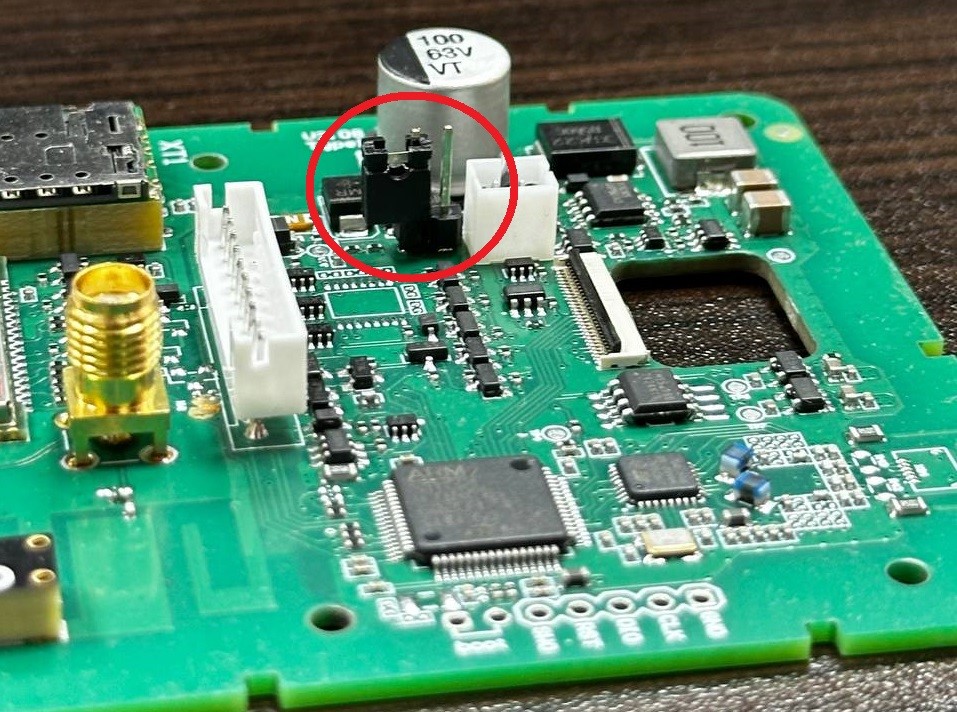

По умолчанию джампер установлен на один контакт (цепь разомкнута):
