¶ Инструкция по устранению ошибки терминала Вендиста
(устранение ошибки на терминалах с 146 402 по 151099 серии при работе с аппаратами импульсного режима).
¶ Демонтаж терминала
Перед проведением работ необходимо демонтировать терминал с установленного аппарата.
¶ Разборка терминала
Разобрать сам терминал, согласно инструкции (Инструкция по вскрытию корпуса)
¶ Выпаять чип Q13 (по обозначению на монтажном чертеже).
Выпаять с платы чип Q13, представленный на инструкции и схеме, с помощью паяльника.

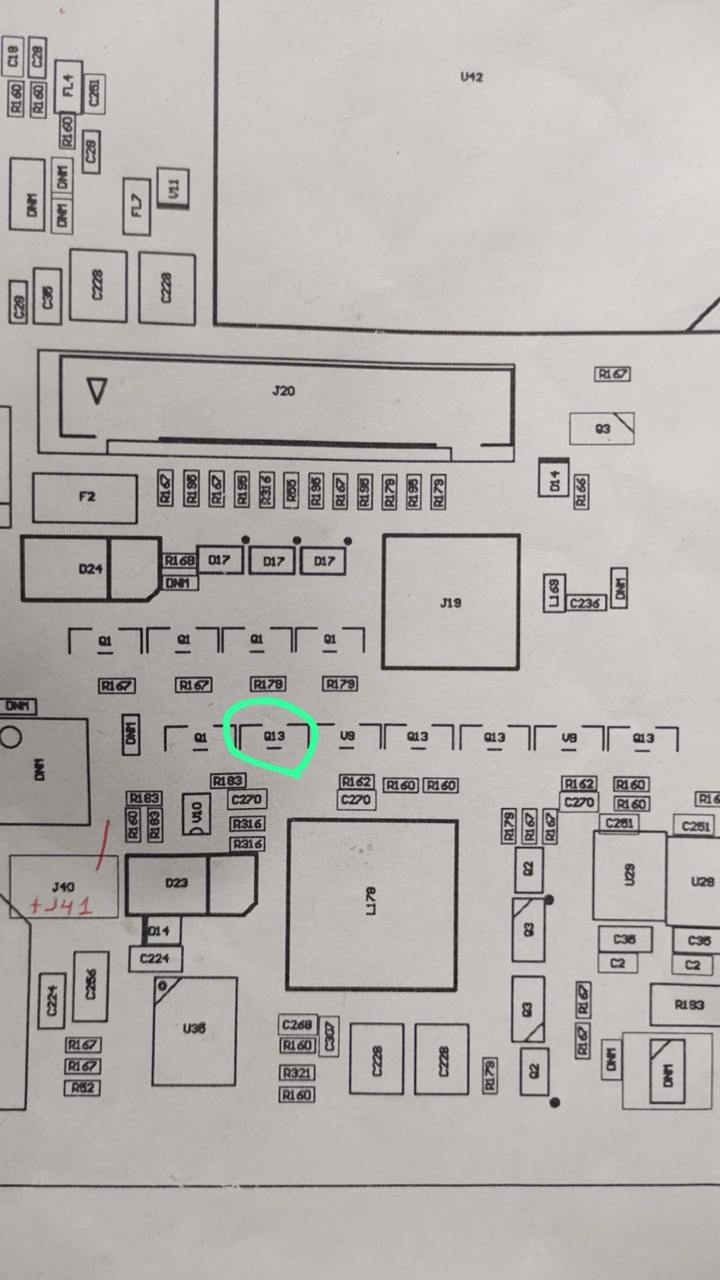

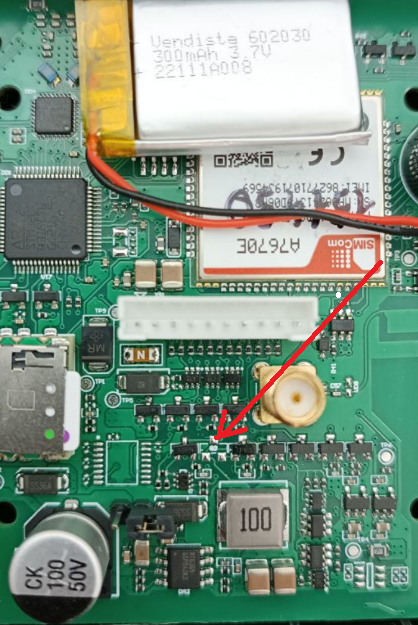

*Схема монтажной платы и пример фото платы 2.709 type 132

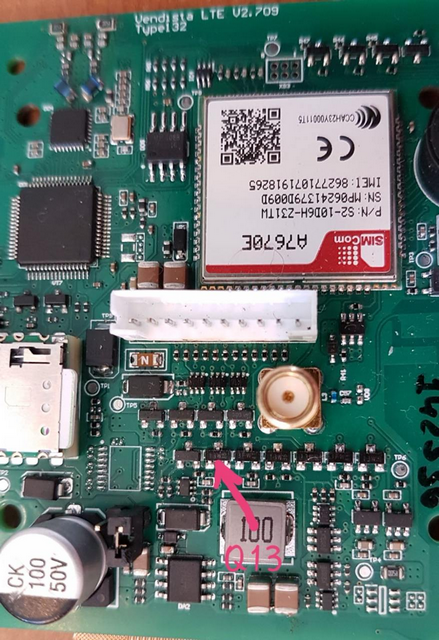

После проведенных работ плата должна иметь такой вид:
После этого собрать аппарат в первоначальный вид.
¶ Прошивка терминала
После проведенных работ, необходимо обновить версию прошивки платы на 132 версию.
Необходимо подключить терминал к аппарату. Создать заявку на портале поддержки (Тип заявки - Настройка автомата, терминала), о необходимости прошивки терминала на 132 версию прошивки, с обязательным указанием ID терминала. Дождаться ответа от службы поддержки, что можно обновить прошивку.
После этого обновить прошивку аппарата через личный кабинет, согласно инструкции.(Выбираем 0 прошивку для данных плат)
После обновления прошивки провести процедуру ОТК ( Чтобы вывести из режима тестирования, нужно подключить терминал к автомату, нажать на экран и поднести карту).
