¶ Настройка режима работы терминала Вендиста. «Протокол МДБ по интерфейсу RS232»
Для подключения терминала по данной инструкции потребуется специальный Кабель Vendista v. 2 MDB_RS232 доступный по запросу
Видео-инструкцию можно посмотреть по ссылке
¶ 1. Протокол МДБ по интерфейсу RS .
1.1Назначение.
Применяется для использования терминала Вендиста как платежный терминал для торгового автомата, подключаемый по интерфейсу RS232 в случаях, когда торговый автоматом подключается к средствам оплаты только через преобразователи MDB-RS232.
1.2 Подключение.
Подключение осуществляется по кабелю «Vendista V2 MDB_RS232» .
1.3 Настройка терминала Vendista по RS232.
Для корректной работы торгового аппарата необходимо отправить на терминал команды из таблицы. Как отправлять команды, изучите в инструкции к порталу п. 2.3. Отправить команду на терминал (меню Терминалы - Действия - Отправить команду на терминал) Портал Vendista. Инструкция для клиентов
¶ Команды для настройки терминала отправлять строго в описанном порядке.
Для настройки нужно отправить следующие команды:
2.1 Команда «Обновить прошивку».

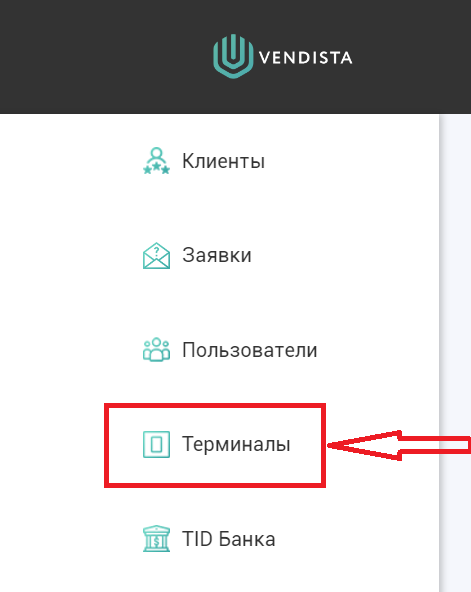

- перейти в раздел «Терминалы» портала https://p.vendista.ru
- в открывшемся меню в поисковой строке указать номер терминала и нажать кнопку «Применить»
- в первом столбце «ID» открывшейся таблице найти искомый номер терминала и нажать на значок «Самолетик»
- в открывшемся окне выбрать команду «Обновить прошивку», в поле «Версия» ввести текущую актуальную версию (не ниже 89) и нажать кнопку «Отправить».
2.2 Команда «Сбросить настройки до заводских».
- в окне ввода команд выбрать «Сбросить настройки до заводских» и нажать кнопку «Отправить».
2.3 Команда «Основной режим работы».
- в окне ввода команд выбрать «Основной режим работы», в поле параметра ввести «7» и нажать кнопку «Отправить».
2.4 Команда «MDB. Настройки терминала».
- в окне ввода команд выбрать «MDB. Настройки терминала», в поле «Уровень MDB Терминала» ввести «3», в поле «Кратность» ввести «1», в поле «Десятичная точка» ввести «2» и нажать кнопку «Отправить».
2.5 Команда «MDB. Режим Always idle».
- в окне ввода команд выбрать «MDB. Режим Always idle», в параметр ввести «1» и нажать кнопку «Отправить».
2.6 Команда «MDB. Обход ошибок автомата»
- в окне ввода команд выбрать «MDB. Обход ошибок автомата», в параметр ввести «3» и нажать кнопку «Отправить».
2.7 Команда «Перезагрузить терминал»
После применения настроек следует перезагрузить терминал.
- в окне ввода команд выбрать «Перезагрузить терминал» и нажать кнопку «Отправить».
В конечном итоге в личном кабинете у вас должна быть такая последовательность команд:
¶ Настройка кофемашины LE307A для корректной работы совместно с терминалом Vendista.
Доступ в параметры настройки кофемашины можно получить нажатием кнопки «MODE» на панели контроллера за лицевой стенкой кофемашины. Пароль для доступа к полям настройки – 352356.
3.1 Настройка конфигурации порта.
- в настройках автомата выбрать «Конфигурация машины».
- ввести пароль «352356».
- далее выбрать пункт «Базовая конфигурация».
- в поле настроек «RS232 protocol setting» в параметрах «MDB serial port», нужно указать тот порт, к которому подключается интерфейс RS232 терминала Vendista. Далее «Сохранить и вернуться». Обозначение портов можно увидеть на нижней части контроллера кофемашины.
3.2 Настройка способа оплаты.
-в настройках автомата выбрать «Способ оплаты» - ввести пароль.
- в поле «Способ оплаты» поставить галочку на «Оплатить». В появившемся окне в поле «Способ оплаты по умолчанию» выбрать «Ничего». Активировать пункт «Оплата картой(VISA)», в появившемся окне поставить галочку «Загрузить продажи за наличные», так же в этом окне можно выставить время считывания карты. Для корректной работы это время должно быть на 5 сек больше времени считывания карты терминала Vendista (устанавливается в личном кабинете). Так же для работы с купюроприемником поставьте галочку «Наличные».
Далее переходим в «Конфигурация купюроприемника и монетоприемника». Ставим галочку в поле «Купюроприемник» и затем «Сохранить и вернуться».
Видео подключения:
