¶ Подключение Wi-Fi модуля к Vendista v2, v2.5, V3
¶ Типы WiFi модулей
На текущий момент существует несколько релизов выпущенных модулей WiFi для подключения к терминалам Вендиста. Все они работают только на частоте 2.4Hz.
¶ 1. Модуль WiFi Reserve 1.4
Предназначен для работы с терминалами версии V2, V2.5 и V3.
Отличительные особенности:

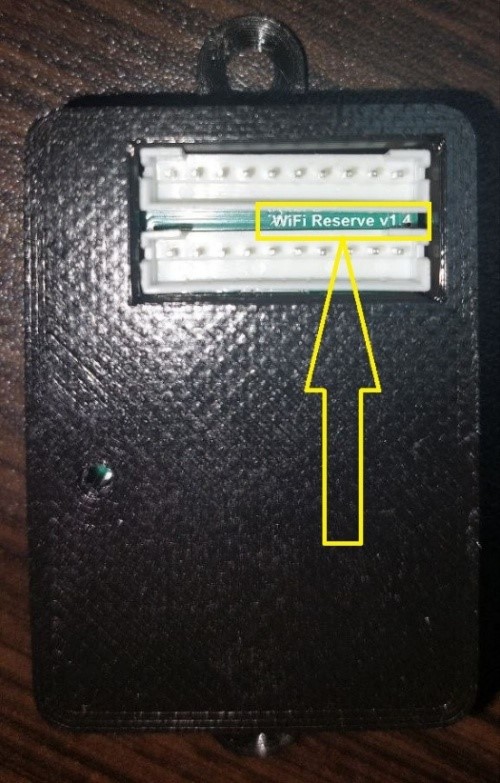

- пластиковый корпус (Рис. 1);
- надпись WiFi_Reserve v1.4 (Рис. 1);
- Встроенная схема согласования уровней сигналов RX/TX;
- Занимает 4,5 пины (сигналы RX/TX) 10 пин не используется. Можно использовать для управления внешними устройствами (реле, мотором, диспенсер выдачи стаканов и т.д.);
¶ Технические характеристики:
Напряжение питания, В - 6...36
Максимальная потребляемая мощность, Вт - 1.2
Максимально допустимое напряжение на RX/TX - 5В
Габаритные размеры, мм - 68,5*34,6*14,8
¶ 2. Модуль WiFi Reserve 1.3 ( и ниже) - срок выпуска до сентября 2025 года
Предназначен для работы с терминалами версии V2.
Отличительные особенности:

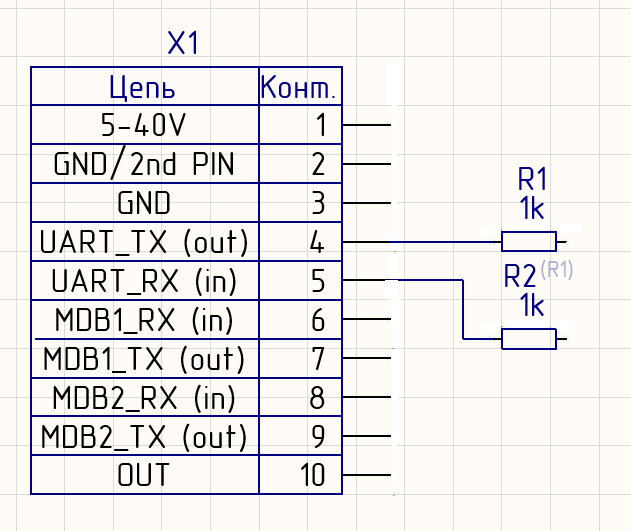

- Для подключения к терминалам V2.5 и V3 необходимо установить на кабель согласующие резисторы 1к последовательно проводам передачи данных RX/TX. (Рис. 3)
- Работает только в режимах MDB и Retail (т.к. WiFi модуль занимает пины 4, 5, 10)
Использование ПИН 10 на Модуле WiFi Reserve 1.3 ( и ниже) для управления внешними устройствами (реле, мотором, диспенсер выдачи стаканов и т.д.), возможно при подключении WiFi модуля от внешнего питания.

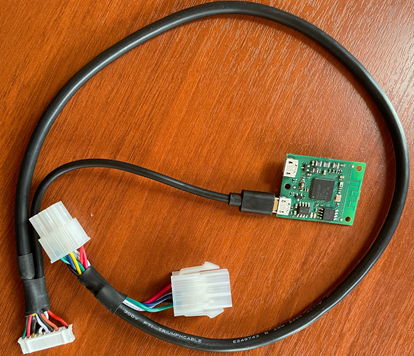

Кабель Vendista v.2 micro USB (WiFi)
¶ Процесс подключения
Важно! WiFi версии v1.4 (WiFi_Reserve_v1.4) гарантированно работает с V2, V2.5 и V3. Данный модуль использует в своей работе только 4 и 5 пины.
Важно! WiFi версии v1.3(WiFi_Reserve_v1.3) и ниже гарантированно работает только с V2. Аппаратно не желательно использовать с последующими версиями. Для корректной работы на следующих версиях возможно потребуется поставить резисторы по линиям RX/TX. Это является одним из вариантов решения проблемы. 100% гарантий инструкция не дает. Инструкция по впайке резисторов для работы WiFi модуля на Vendista V2.5
Терминал Vendista можно подключить к сети Wi-Fi используя дополнительный модуль Wi-Fi и кабель.
Для этого:

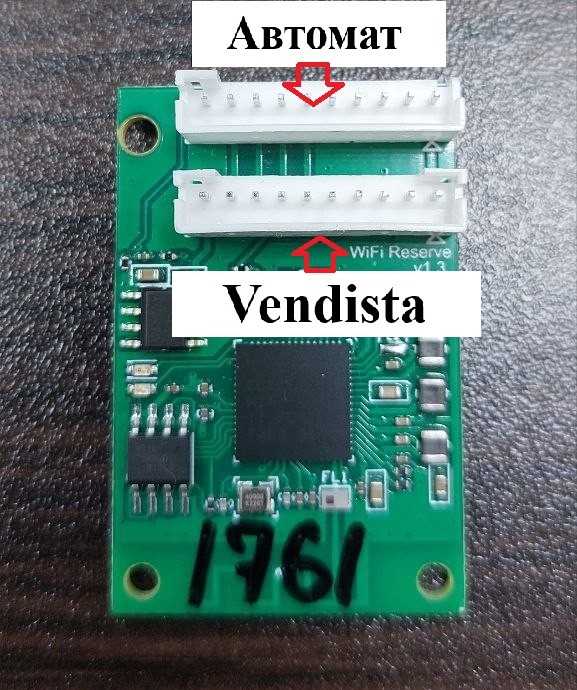

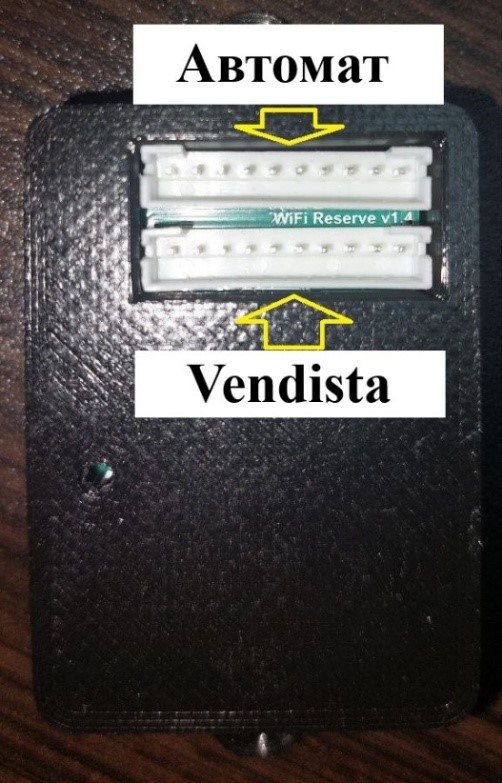

- Подключите модуль Wi-Fi к терминалу. Кабель - к автомату (см Рис.2, Рис.4 и Рис.5), (подключение/отключение Wi-Fi модуля выполнять строго на отключенном от питания аппарате и выключенном терминале!).
- Включите автомат
- Перейдите в Терминалы - Редактировать (карандаш). https://p.vendista.ru/Terminals
Выбрать необходимый Вариант прошивки
Поддерживаемые Варианты прошивок, работающие с Wi-Fi модулем:
0 | Basic, 1 | Kaspi QR, 5 | TuganPay, 7 | English, 9 | Armenian.
4. Отправить команду на терминал: Обновить прошивку – (для 0|Basic) – 0;
Для Варианта прошивок: 1 | Kaspi QR, 5 | TuganPay, 7 | English, 9 | Armenian - Обновить прошивку – 0.
5. Введите в WiFi модуль имя точки доступа и пароль
Это можно сделать 2-мя способами:
1. Отправить команды на терминал:
- WiFi. Настройки точки доступа (доступно с версии прошивки терминала 88.02.8) – (указать данные своей точки доступа);
- Предпочтительный способ связи – 3;
- Перезагрузить терминал.
2. Напрямую в Wi-Fi модуль:
После этого Вендиста будет в первую очередь использовать wifi модуль. Если wifi недоступен, терминал автоматически переключается на GSM-модуль. Чтобы вернуть работу только через GSM-модуль - необходимо отправить соответствующую команду:
- Предпочтительный способ связи

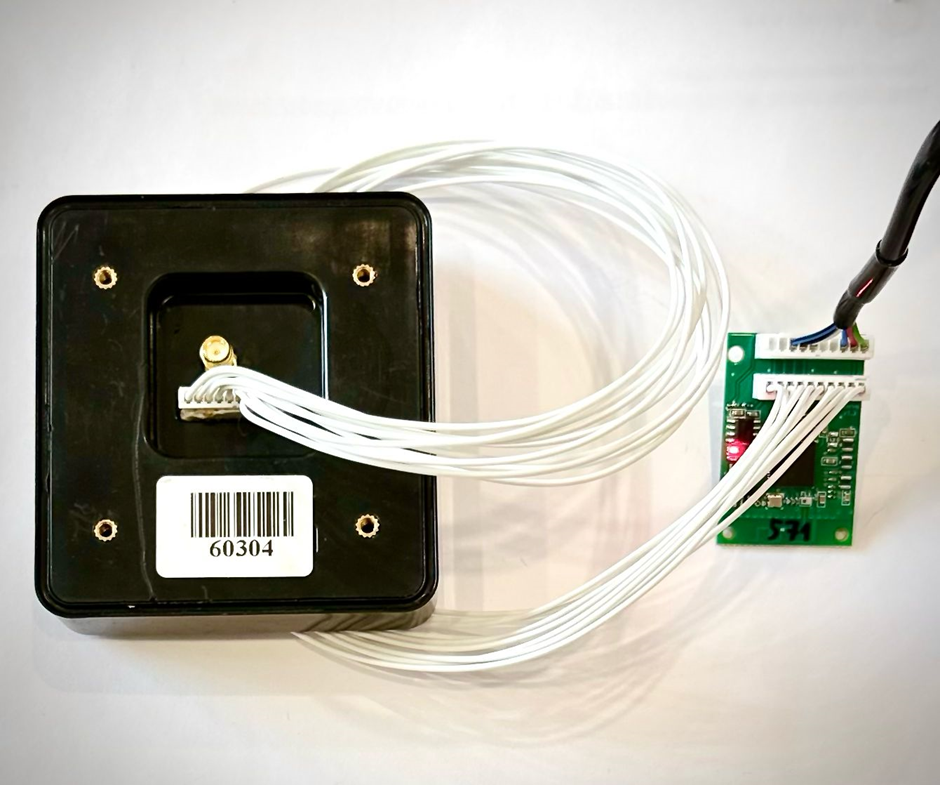

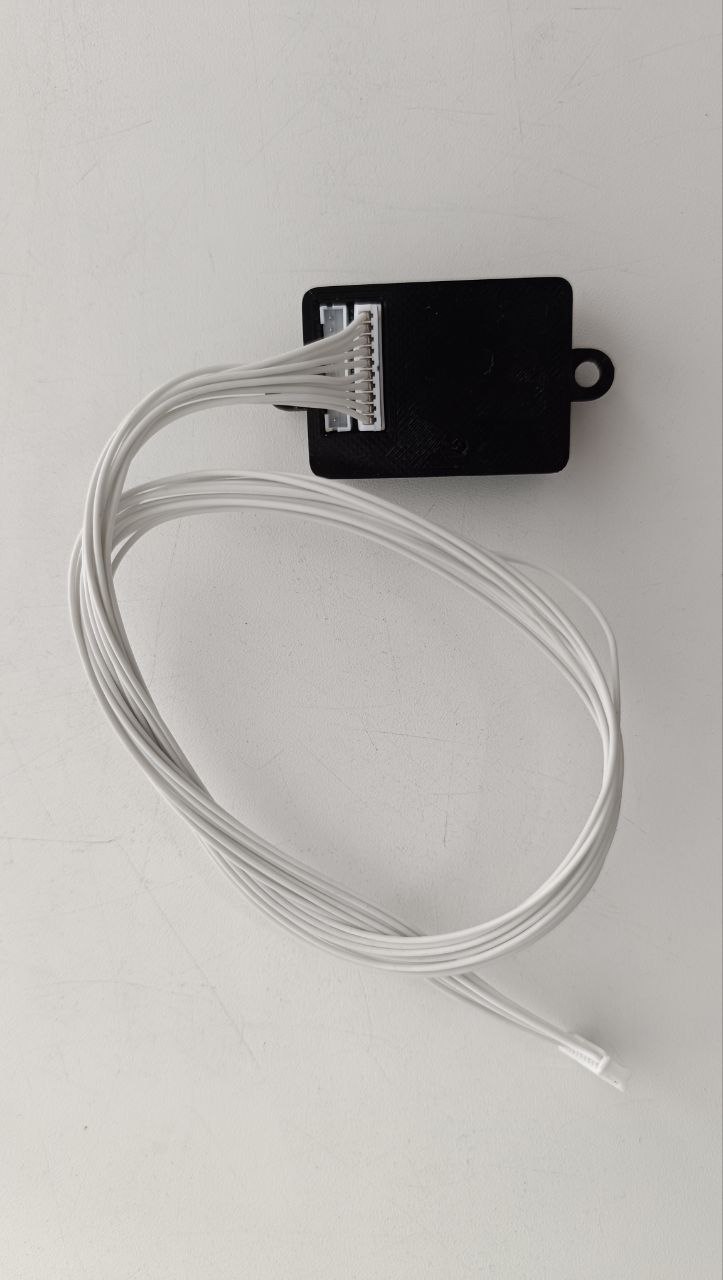

¶ Фото модулей и кабеля:
¶ Ограничения:
- Не работает с терминалами RS232
- При подключенном модуле wi-fi блокируется возможность снятия отчета eva-dts (т.к. задействованы одни и те же пины 4,5)
При подключении через wifi в правом нижнем углу LCD будет выведено имя точки доступа wifi вместо имени сотового оператор
