¶ Инструкция по настройке Pulse в Демо-режиме ( без привязки TID) на терминале Vendista версии v.1
¶ 1. Подключение
1.1. Для подключения нам понадобится вывести с разъема RJ45 :
- 1. Pin1 - плюс питания
- 2. Pin2 -Pin3 - минус питания, провода на другом конце кабеля скрутить вместе
- 3. Pin8 - выход на Pulse

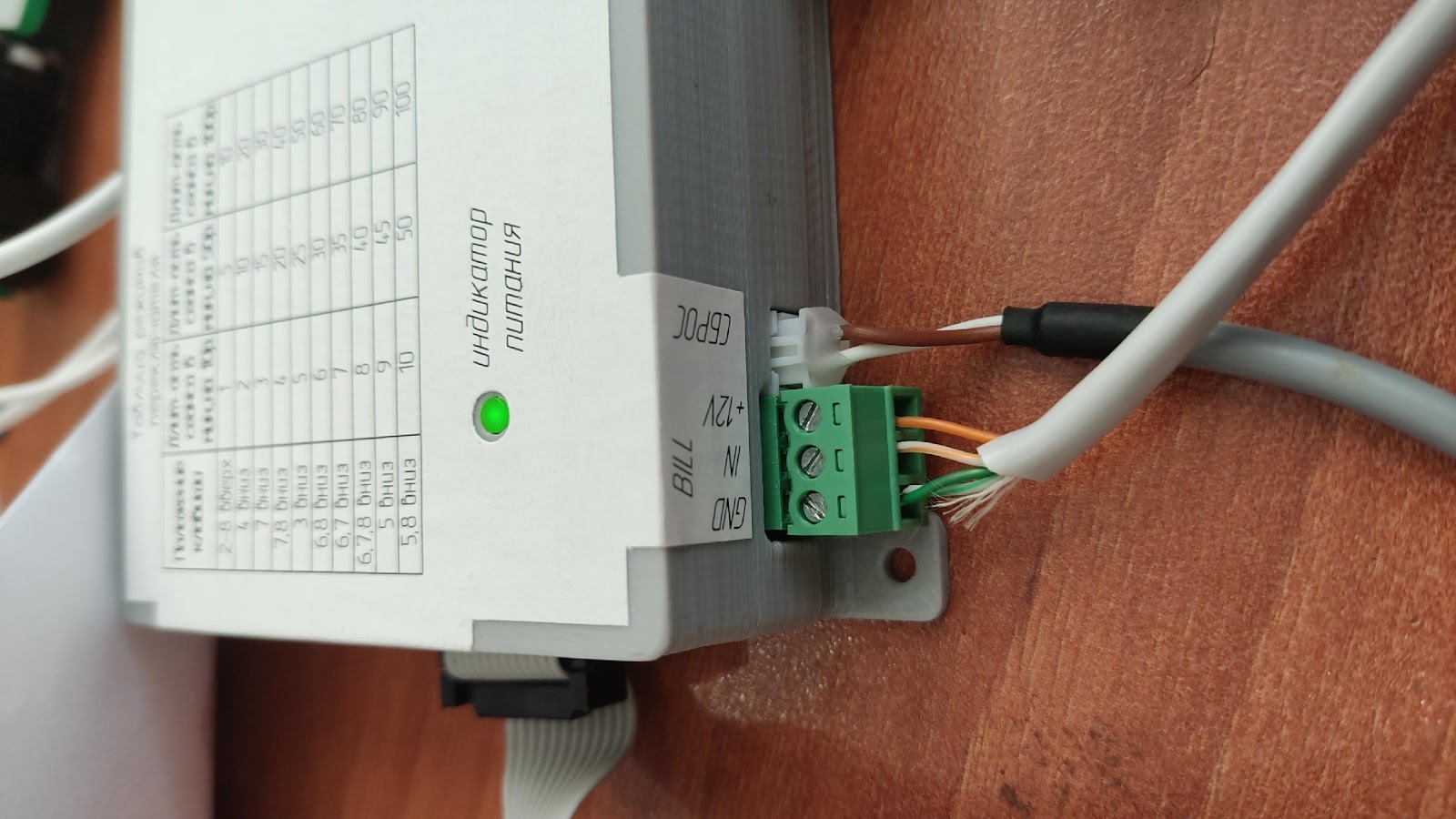

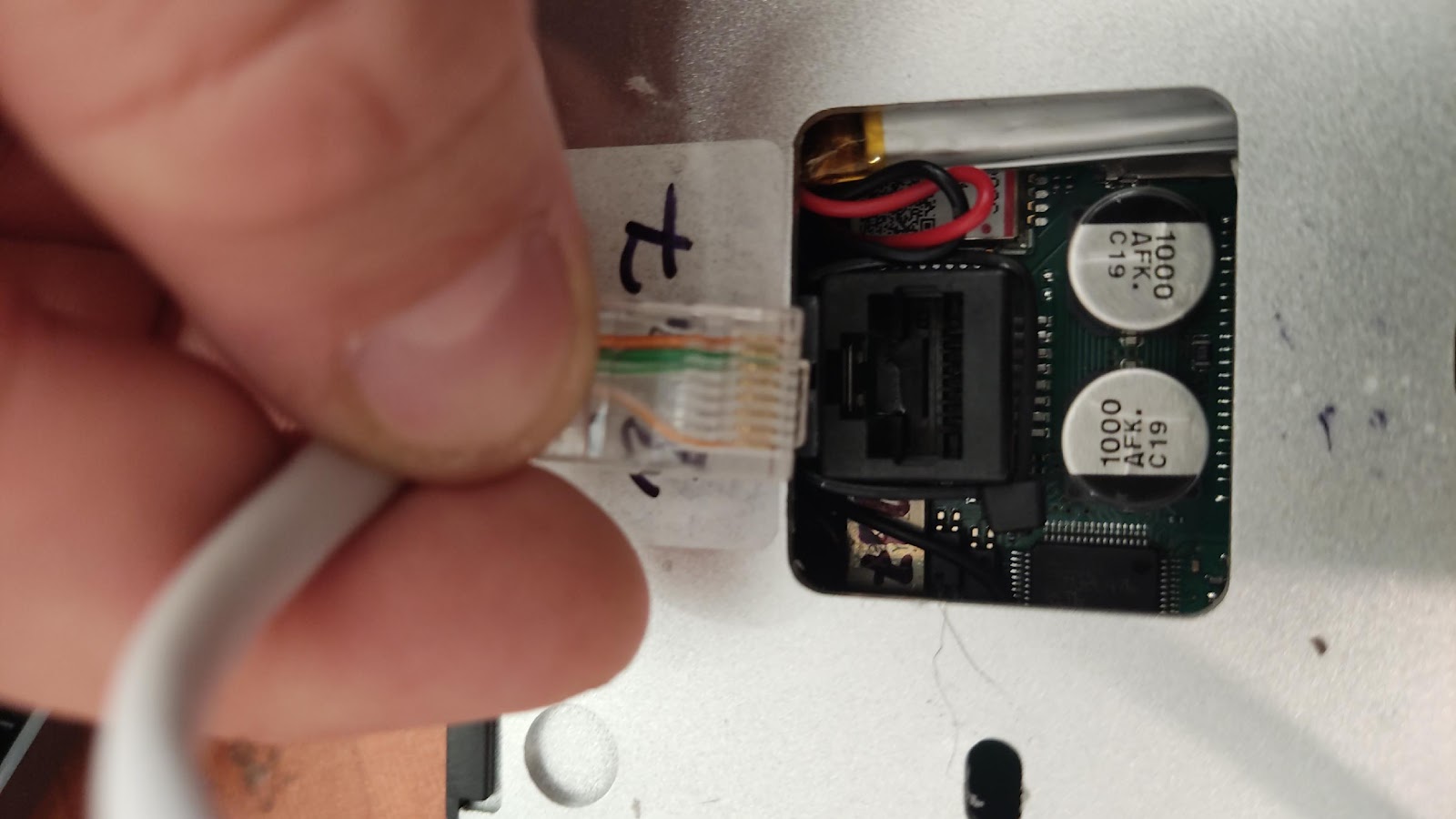

На Рисунке 1 показано, как нужно обжать RJ45 на терминале (или использовать имеющийся) и на Рисунке 2 показано подключение к автомату Pulse
Рисунок 1
Рисунок 2
На фотографиях (рис.1, рис.2):
- оранжевый провод - плюс питания,
- зелёный и бело-зеленый - минус питания,
- бело-желтый - выход PULSE с терминала.
1.2. Подать питание на автомат с PULSE, к которому подключен терминала. Дождаться загрузки Вендисты.
¶ 2. Обновление прошивки терминала
Терминал необходимо обновить на последнюю прошивку через ЛК. Для этого необходимо провести следующие действия:
2.1. На портале p.vendista.ru в разделе Терминалы нажать на "самолёт" напротив нужного терминала, чтобы отправить на него команду удаленно, через портал.
2.2. Выбрать из выпадающего списка команд "Обновить bootloader" и нажать “Отправить”. Дождаться загрузки терминала.
¶ 3. Настройка терминала для проверки работы в режиме PULSE.
Все описанные команды можно отправить из меню отправки команд, в которое Вы уже попали, нажав на "самолёт" на прошлом этапе.
Рисунок 3

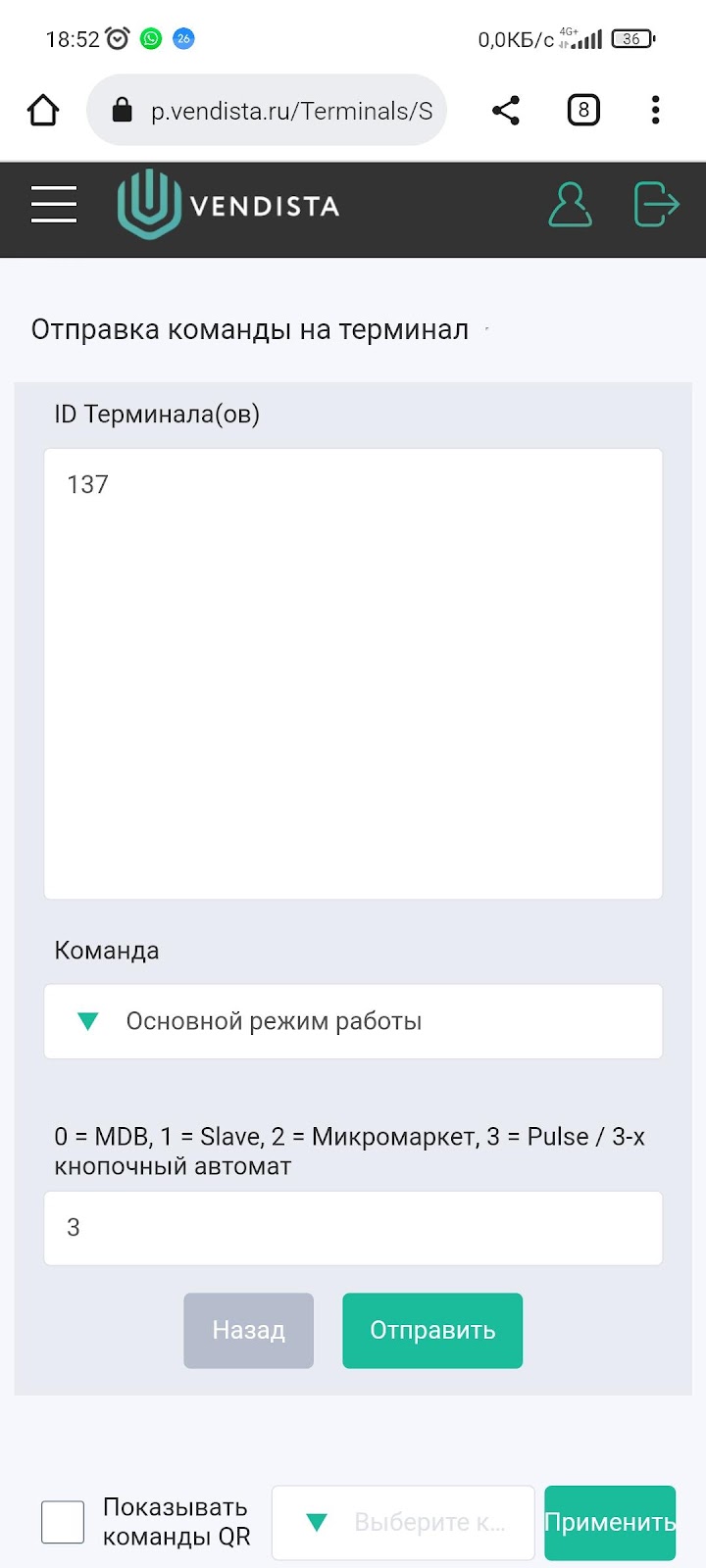

3.1. Выбрать островной режим работы PULSE (Рисунок 3)

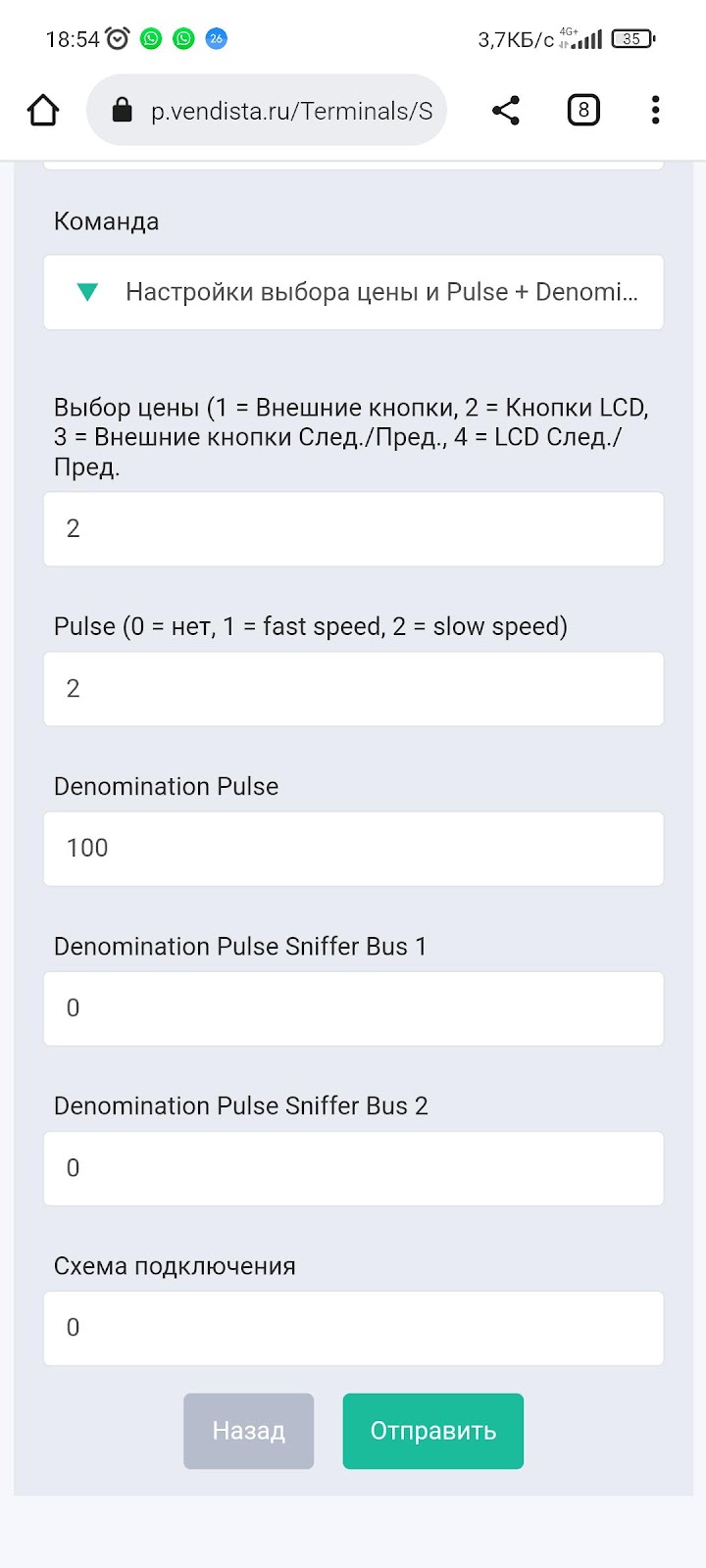

3.2. Выбрать команду "настройки цены и Pulse + Denomination Shift. Выставить настройки в соответствии с рисунком 4.
Рисунок 4

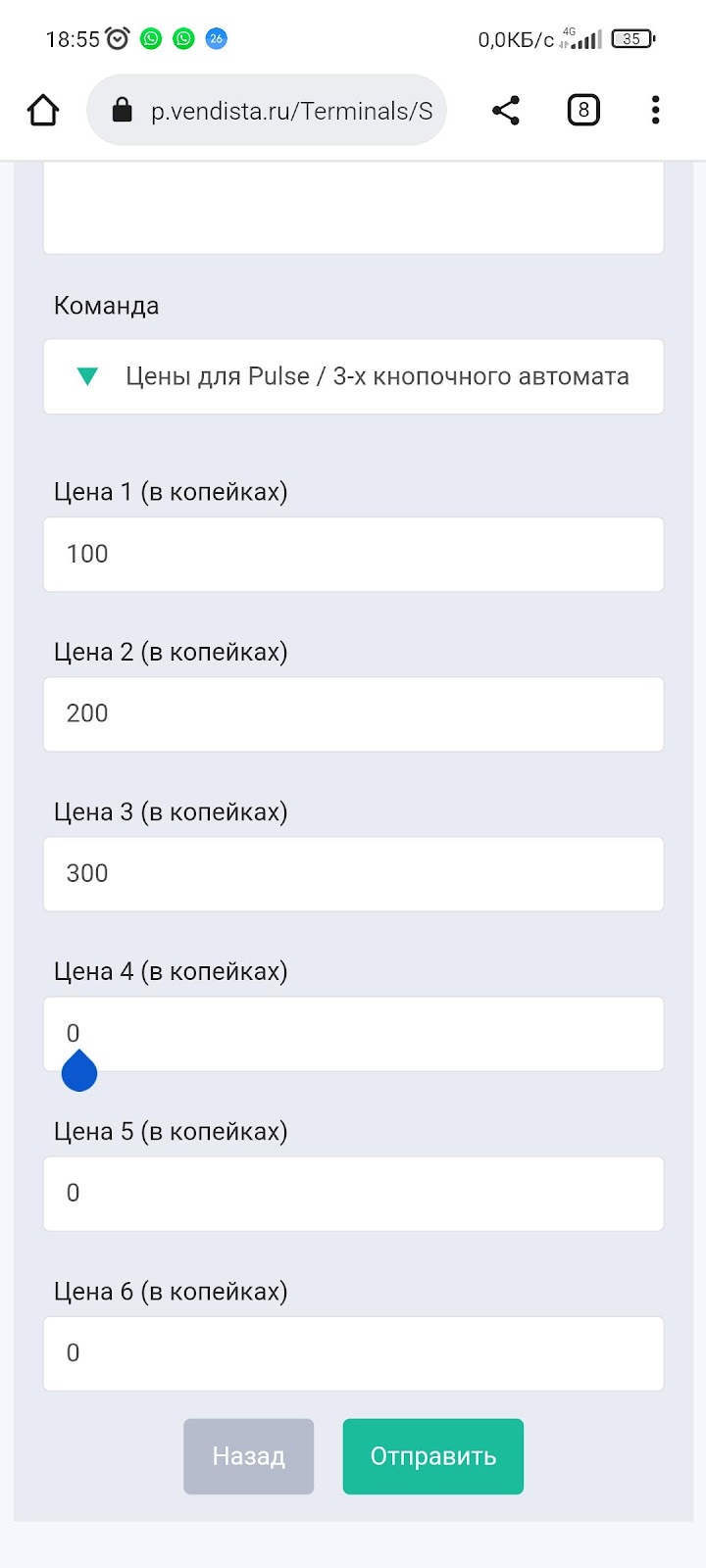

3.3. Выбрать команду "Цены для Pulse/ 3 кнопочного автомата". Выставить настройки в соответствии с рисунком 5
Рисунок 5

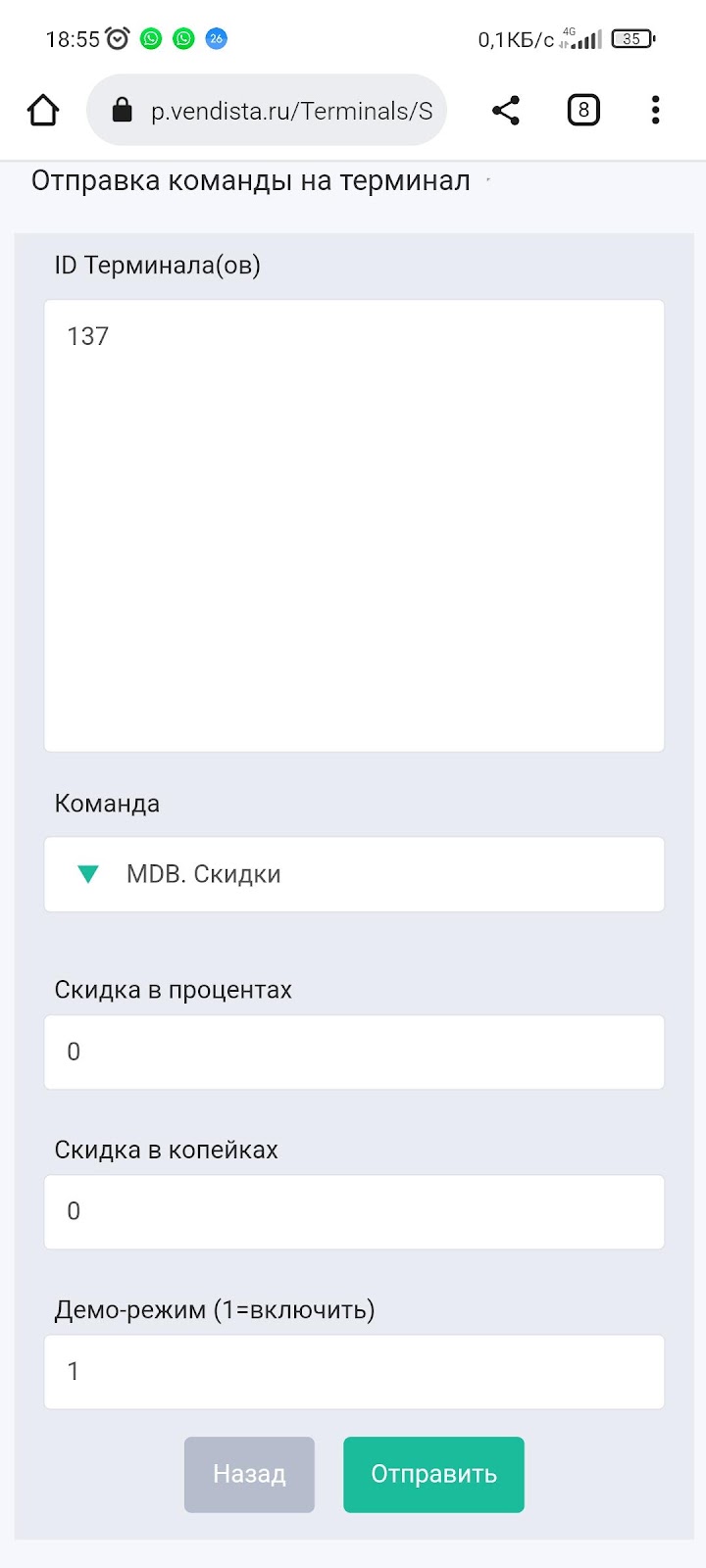

3.4. Выбрать команду "MDB.Скидки" и выставить Демо-режим=1. (Рисунок 6)
Рисунок 6
3.5. Подождать 5 минут. Это нужно, чтобы настройки применились. Опционально, можно перезагрузить терминал командой из ЛК. После перезагрузки в течение 2 минут будет картинка с QR кодом для настройки, т.к. TID мы не привязали. после она исчезнет и даст возможность испытать терминал в PULSe
¶ 4. Готов к проверке.
Если инструкция Вам НЕ помогла в подключении режима Pulse на терминале Вендиста первой версии - обратитесь, пожалуйста, на support@vendista.ru для уточнения/разъяснения/доработки инструкции.
