¶ Настройка резервного канала LTE
¶ Описание.
Назначение резервного канала заключается в повышении стабильности связи для терминалов Вендиста путем дублирования сотового модема. Резервный канал LTE представляет собой внешний по отношению к Вендисте модуль, имеющий в своем составе сотовый модем и собственную сим-карту. Вендиста может быть настроена таким образом, что модуль резервного LTE будет либо выступать как основной канал связи, либо как резервный. В первом случае Вендиста после включения или сброса соединения будет использовать резервный канал в качестве основного способа подключения к серверу и, если данный способ не обеспечивает связь после нескольких попыток, то происходит переключение на встроенный GSM или LTE модем. Во втором случае внешний модуль выступает как резервный способ соединения, когда ни один из других каналов связи не смог обеспечить соединение в течение некоторого времени.
Модуль резервного LTE поставляется вместе со специальным 10-pin MDB кабелем, предназначенным для обеспечения связи с Вендистой. Плата резервного LTE модуля оснащена проходным 10-pin разъемом для подключения к MDB шине. Модуль резервного LTE имеет в своем составе как встроенную GSM антенну, так и возможность подключения внешней антенны через соответствующий разъем.
Ограничения:
Работа только в режимах MDB и Retail (т.к. модуль занимает пины 4, 5, 10), 10-й пин использовать будет нельзя.

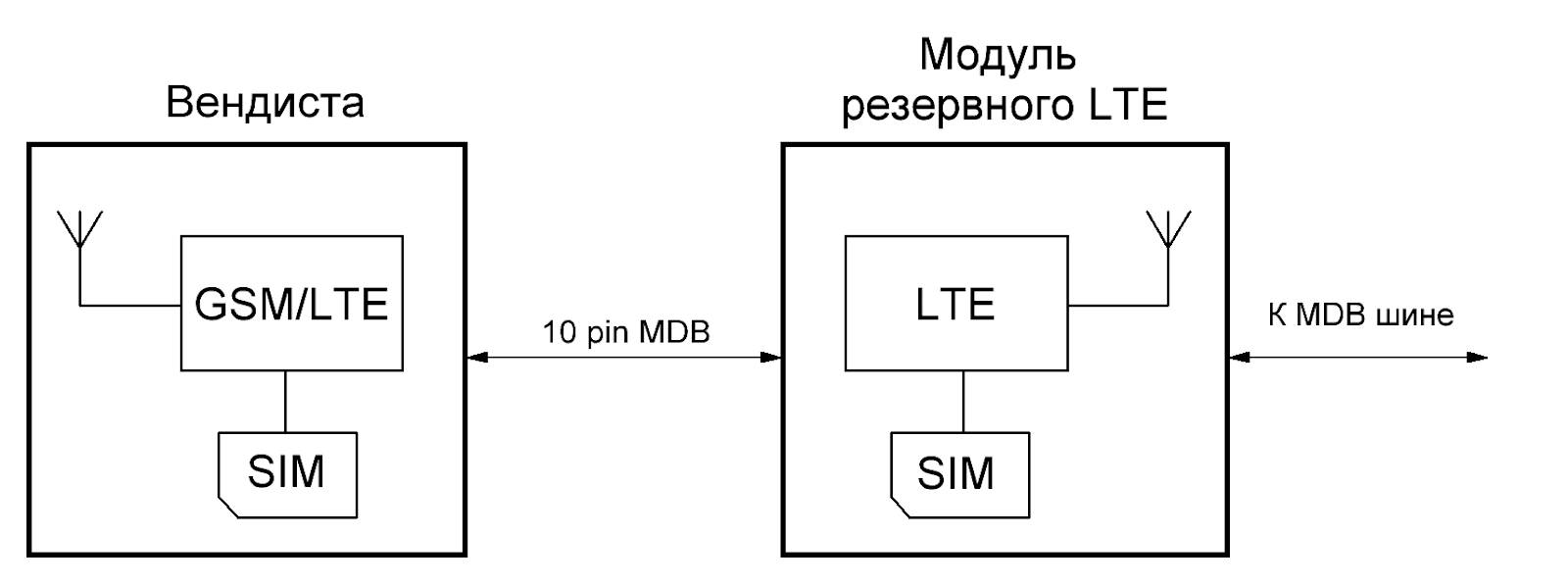

Рис 1. Структурная схема подключения резервного LTE модуля к Вендисте.

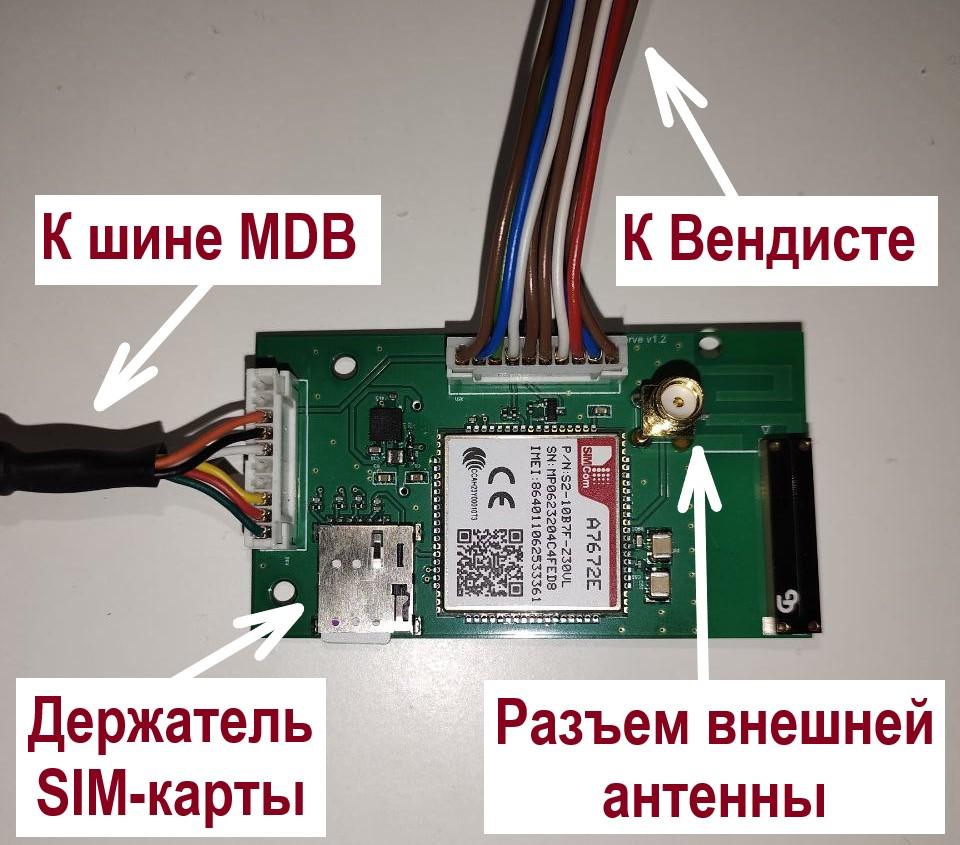

Рис 2. Общий вид платы модуля резервного LTE.
Модуль резервного канала LTE устанавливается внутрь корпуса автомата при помощи 3х отверстий диаметром. ВНИМАНИЕ: задняя часть платы не должна соприкасаться с какой-либо металлической поверхностью.
¶ Настройка Вендисты для работы с резервным LTE каналом.
¶ Внешний модуль LTE в качестве основного канала связи.
- Убедиться, что для выбранного терминала в настройках на портале указан вариант прошивки как «0 | Основная». Обновить прошивку терминала до последней актуальной версии (не ниже 88 версии на момент написания данной инструкции).
- Предварительно выключить Вендисту. Подключить модуль резервного LTE к Вендисте с помощью 10 pin кабеля в соответствии с рисунком 2. При необходимости подключить модуль резервного LTE к MDB шине через сквозной разъем, с использованием кабеля идущего в комплекте поставки Вендисты. Вставить SIM-карту в соответствующий слот на плате резервного LTE модуля. Вставить SIM-карту в соответствующий слот на плате Вендисты. Опционально подключить внешнюю GSM антенну к модулю резервного LTE и к Вендисте для улучшения качества сигнала.
- Включить Вендисту. Дождаться установления соединение с сервером. На странице портала для выбранного терминала отправить команду «Предпочтительный способ связи» со значением 2 (резервный LTE модуль) в единственном поле для ввода.

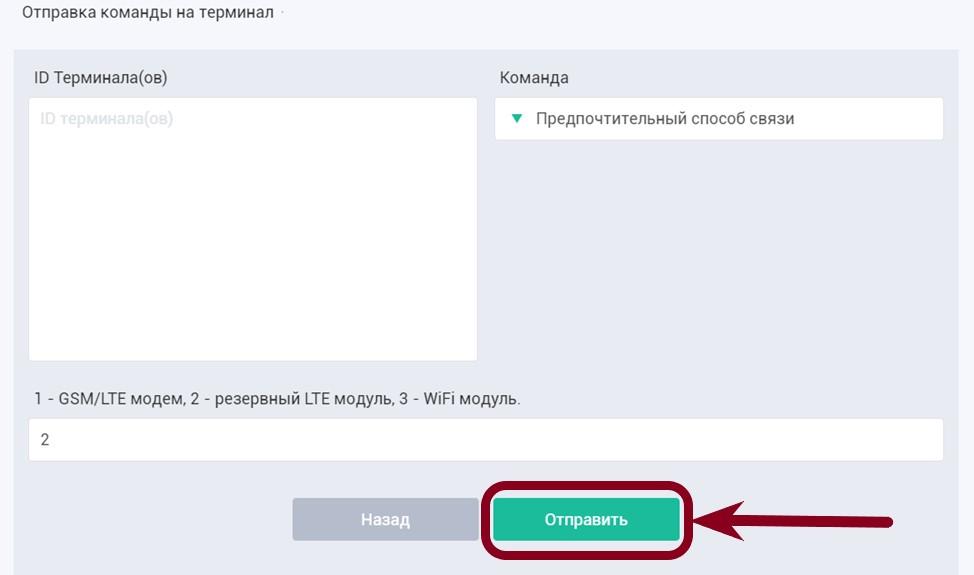

Рис 3. Отправка команды на терминал для выбора предпочтительного способа связи.
- Для вступления в силу новых настроек предпочтительного способа связи необходимо осуществить сброс терминала путем отправки на него команды «Перезагрузить терминал», либо непосредственно сбросив питание на терминале.
- После перезагрузки терминал должен в первую очередь предпринимать попытки подключения к внешнему LTE модулю, о чем должна свидетельствовать соответствующая надпись на экране терминала – «Соединение с внешним LTE модулем».
- В случае успешного соединения с сервером через внешний LTE можно наблюдать в правой нижней части экрана терминала название сети сотового оператора и уровень сигнала в виде нескольких столбиков характерного зеленого цвета.
Вендиста осуществляет несколько попыток установления соединения через внешний LTE модуль. Если установить связь не удается, то предпринимается попытка подключения через внутренний GSM/LTE модем терминала. Если и в этом случае связь установить не удается, то Вендиста опять возвращается к попытке установления связи через внешний LTE модуль и так далее по кругу пока связь однажды не будет установлена.
Рис 4. Этапы установления соединения через внешний LTE модуль.
¶ Внешний модуль LTE в качестве резервного канала связи.
- Убедиться, что для выбранного терминала в настройках на портале указан вариант прошивки как «0 | Основная». Обновить прошивку терминала до последней актуальной версии.
- Предварительно выключить Вендисту. Подключить модуль резервного LTE к Вендисте с помощью 10 pin кабеля в соответствии с рисунком 2. При необходимости подключить модуль резервного LTE к MDB шине через сквозной разъем, с использованием кабеля идущего в комплекте поставки Вендисты. Вставить SIM-карту в соответствующий слот на плате резервного LTE модуля. Вставить SIM-карту в соответствующий слот на плате Вендисты. Опционально подключить внешнюю GSM антенну к модулю резервного LTE и к Вендисте для улучшения качества сигнала.
- Включить Вендисту. Дождаться установления соединение с сервером. На странице портала для выбранного терминала отправить команду «Предпочтительный способ связи» со значением отличным от 2 т.к. резервный канал LTE не является в данном случае предпочтительным, а только исполняет роль запасного канала связи.
- Для вступления в силу новых настроек предпочтительного способа связи необходимо осуществить сброс терминала путем отправки на него команды «Перезагрузить терминал», либо непосредственно сбросив питание на терминале.
- С этого момента внешний LTE модуль будет использоваться как резервный канал связи в тех случаях, когда ни один из основных каналов не обеспечивает связи с сервером.
Работает это следующим образом. Скажем, предпочтительным способом связи в данный момент времени является внешний WiFi модуль и предположим, что этот модуль по какой-то причине не способен поднимать соединение. Также встроенный GSM/LTE модем терминала является несправным или отсутствует сим-карта. После нескольких попыток установить соединение через WiFi модуль, Вендиста переключится на внутренний модем и спустя 10-20 минут безуспешных попыток автоматически выберет в качестве предпочтительного способа связи внешний LTE модуль. Если при этом внешний модуль LTE подключен к Вендисте, является исправным и находится в зоне покрытия сотовых базовых станций, то в течение ближайшей минуты-две будет установлено соединение. Все последующие попытки установления соединение с сервером будут производиться сначала с помощью внешнего модуля LTE и только потом через остальные каналы. Т.е. в данном случае резервный LTE переходит в первый режим работы, когда он выступает в роли основного канала связи для терминала.
¶ Возможные проблемы и способы их решения.
- LTE модуль подключен. Вендиста настроена для работы с внешним LTE. На экране появляется надпись «Нет питания внешнего LTE модуля». Связь через внешний LTE не устанавливается.
Причин может быть несколько.
- Перепутан разъем для подключения LTE модуля к Вендисте. На плате LTE модуля имеется два 10-pin разъема, один из которых предназначен для подключения к Вендисте, а другой является сквозным и используется для подключения к шине MDB.
- Нет питания внешнего LTE модуля. Питание модуля передается через 10-й вывод разъема 10-pin кабеля. Настройки, связанные с управлением этого вывода могут приводить к отключению внешнего LTE модуля. Для исключения влияния настроек необходимо на портале Вендисты отправить команду «Настройки внешнего пина (10-й пин на разъеме)» с 0 значениями во всех полях. Для проверки уровня напряжения питания LTE модуля достаточно проверить значение постоянного напряжения между 10 и 3 выводами 10-pin MDB разъема на стороне платы внешнего LTE модуля. Нормальное значение напряжения на 10 выводе должно составлять 4.1 – 4.5 В.
- Нерабочая сим-карта внешнего LTE модуля, либо неверная ее установка в держатель. Достаточно вставить сим-карту в телефон и убедиться в ее работоспособности. Вставка сим-карты в слот на стороне внешнего LTE модуля сопровождается характерным щелчком фиксации, что означает правильную установку карты.
- Нарушена целостность кабеля соединяющего внешний модуль LTE с Вендистой. Для проверки целостности кабеля необходимо с помощью мультиметра «прозвонить» контакты 3, 4, 5, 10.
- Проблема с Jofemar: https://docs.google.com/document/d/1S9019WQy1stjWKSa7SFM3kdV6Bv6L4ZYEC3o8ALHZjc/mobilebasic
Документация по схеме кабелей MDB.
История изменений документа.
Таблица 1. История изменений документа.
|
Дата |
Номер ревизии |
Изменения |
|
25.08.23 |
1 |
Первоначальный релиз документа. |
|
22.09.23 |
2 |
Добавлен рисунок общего вида модуля LTE Reserve. |
