¶ Настройка режима работы терминала Вендиста. «Режим «Pulse/ 3-x кнопочный автомат» для «Gashapon».
¶ 1. Назначение.
Применяется для использования терминала Вендиста для управления 8-ю китайскими автоматами «Gashapon».
¶ 2. Подключение.
Подключение осуществляется по кабелю «Vendista V2 RS485- 10 pin» (Необходимо учесть, что в данный момент на Вендисте нет интерфейса RS485, поэтому подключаем через внешний преобразователь «UART-RS485»). Необходимо подключить Вендисту к «сети Гашапонов» через свободный разъем любой платы управления Гашапонами.
Инструкция по изготовлению кабеля:
3. Настройка терминала Vendista.
Для корректной работы торгового аппарата необходимо отправить на терминал команды. Как отправлять команды, изучите в инструкции к порталу п. 2.3. Отправить команду на терминал (меню Терминалы - Действия - Отправить команду на терминал) Портал Vendista. Инструкция для клиентов
Команды для настройки терминала отправлять строго в описанном порядке. Для настройки нужно отправить следующие команды:
¶ 3.1 Команда «Обновить прошивку».

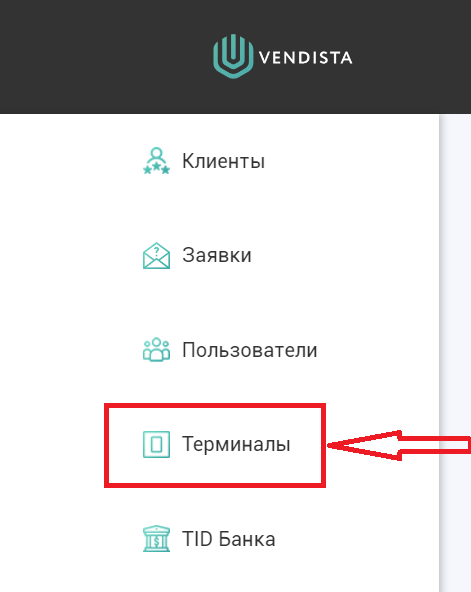

- перейти в раздел «Терминалы» портала https://p.vendista.ru

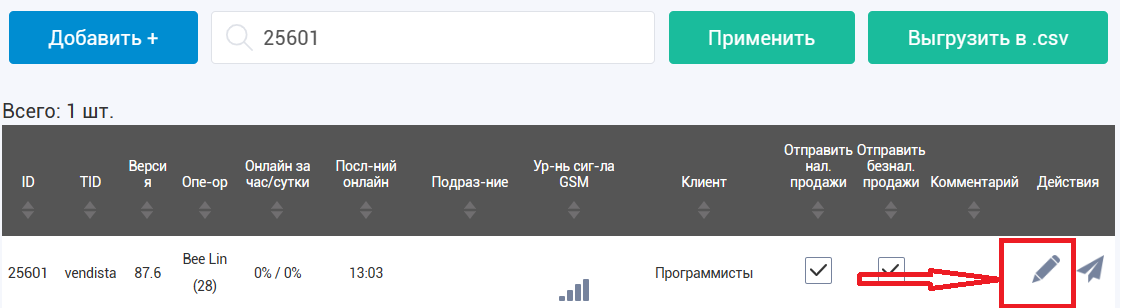

- в первом столбце «ID» открывшейся таблице найти искомый номер терминала и нажать на значок «Карандаш»

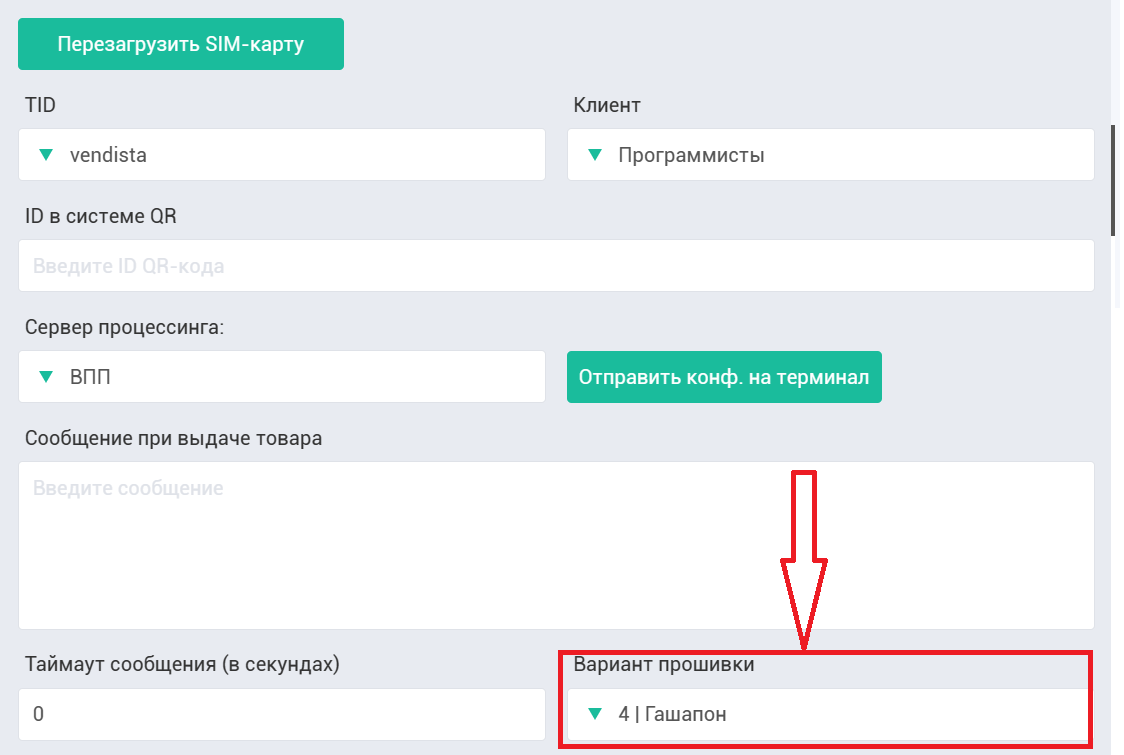

- в открывшемся окне в поле «Вариант прошивки» выбрать «4 | Гашапон»
- далее, вернувшись в раздел терминалы и введя номер терминала, в первом столбце «ID» открывшейся таблице найти искомый номер терминала и нажать на значок «Самолетик»
Отправить команду Обновить прошивку (до последней версии)
¶ 3.2 Команда «Сбросить настройки до заводских».
- в окне ввода команд выбрать «Сбросить настройки до заводских» и нажать кнопку «Отправить».

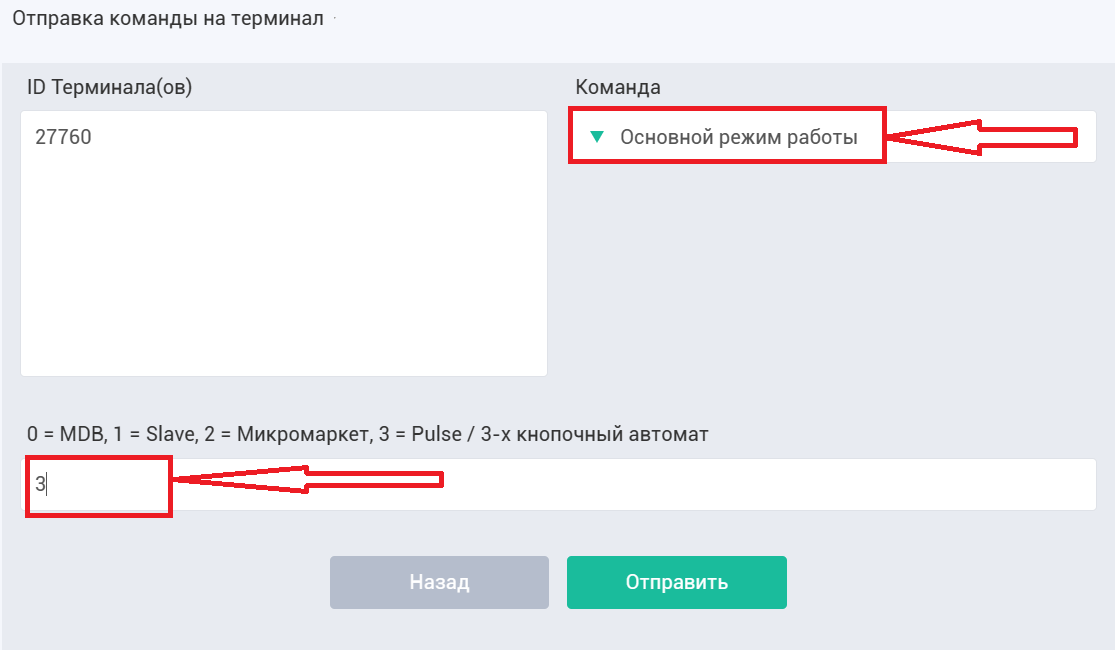

¶ 3.3 Команда «Основной режим работы».
- в окне ввода команд выбрать «Основной режим работы», в поле параметра ввести «3» и нажать кнопку «Отправить».

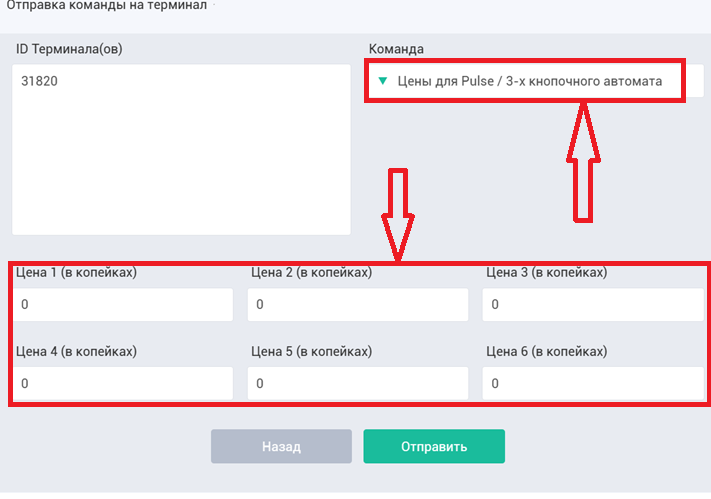

3.4 Команда «Цены для Pulse / 3-х кнопочного автомата»
Для установки цен воспользуйтесь командой «Цены для Pulse / 3-x кнопочного автомата». Максимальная цена для Гашапонов – 25500 копеек, то есть 255 рублей. «Цена 1» - цена для лотка с ID = 1 и так далее. Цена должна устанавливаться кратной 100, то есть 10000, 11100 и так далее, но никак не 11120. .
Обратите внимание, что для вендисты с дисплеем 3,5 дюйма возможно отобразить 8 цен, нужно просто ввести все цены в поля, а для вендисты 2,5 дюйма нужно ввести только 4 цены, так как возможно отобразить только 4 цен и соответственно управлять 4-мя лотками.

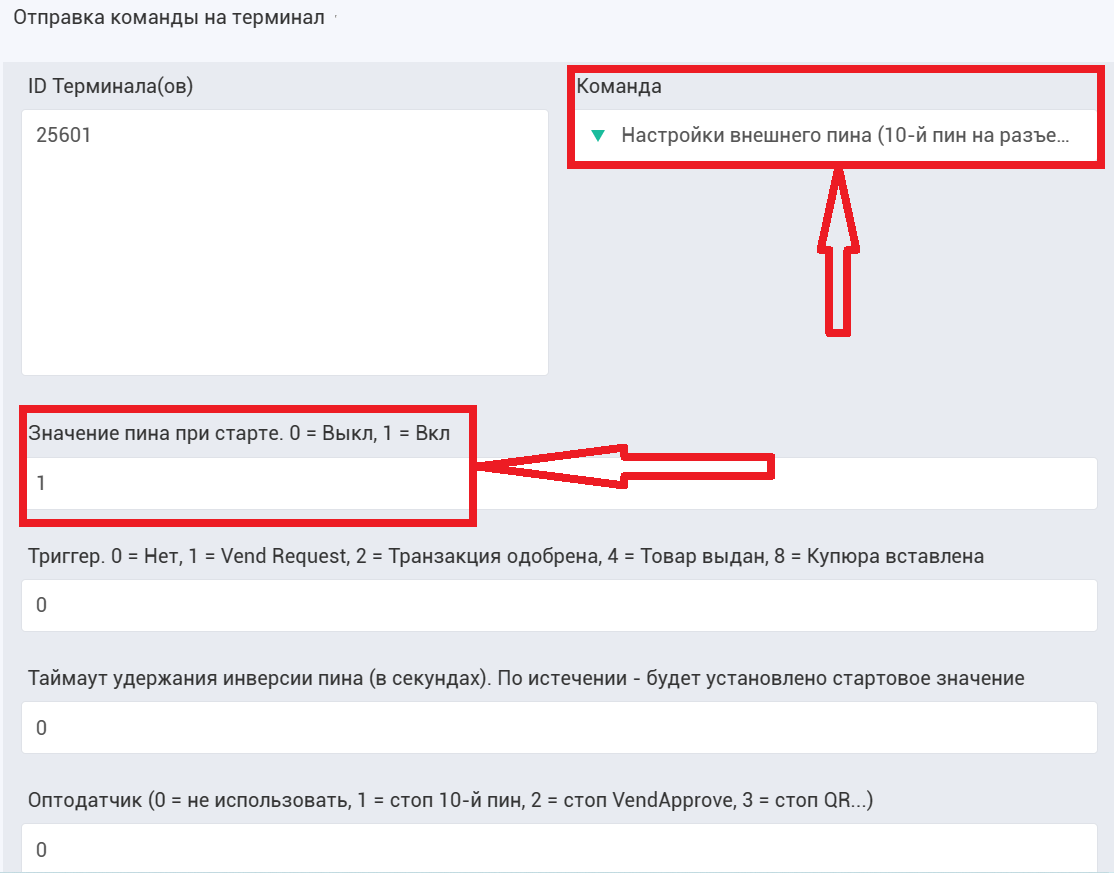

3.5 Команда «Настройка внешнего пина (10-й пин на разъеме)».
Данная команда предназначена только в случае использования внешнего преобразователя UART-RS485. 10-ый пин, в данном случае, используется для питания этого преобразователя (Уточняйте у программистов).

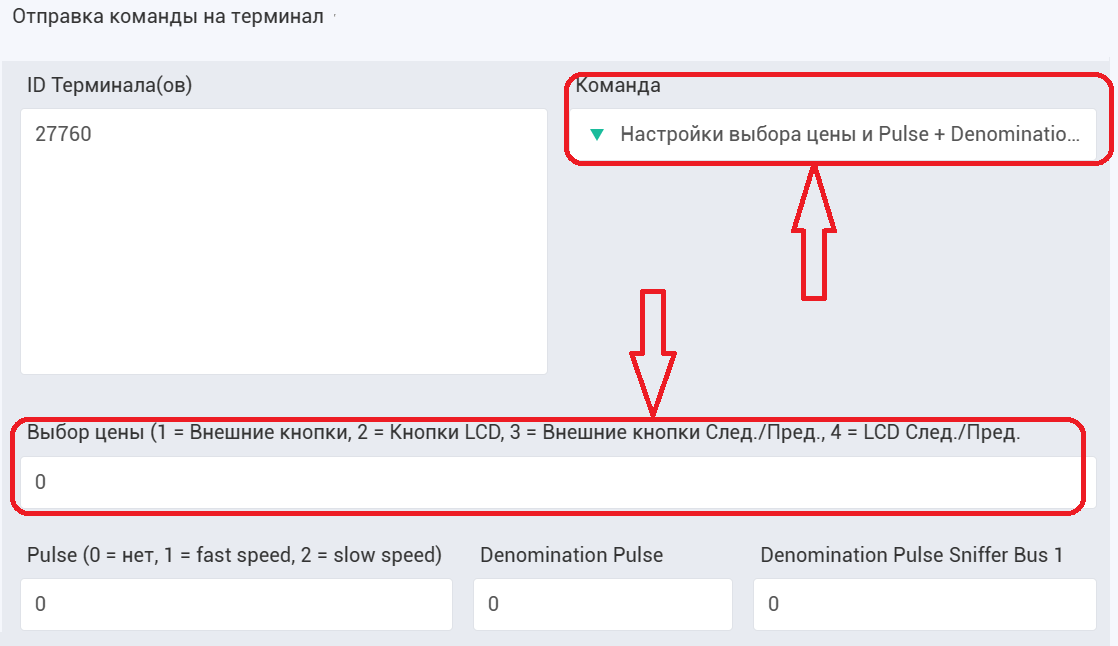

¶ 3.6 Команда «Настройки выбора цены и Pulse»
Для настройки способа выбора цены выберите команду «Настройки выбора цены и Pulse». Далее в поле «Выбор цены» введите «2» для отображения кнопок на экране.

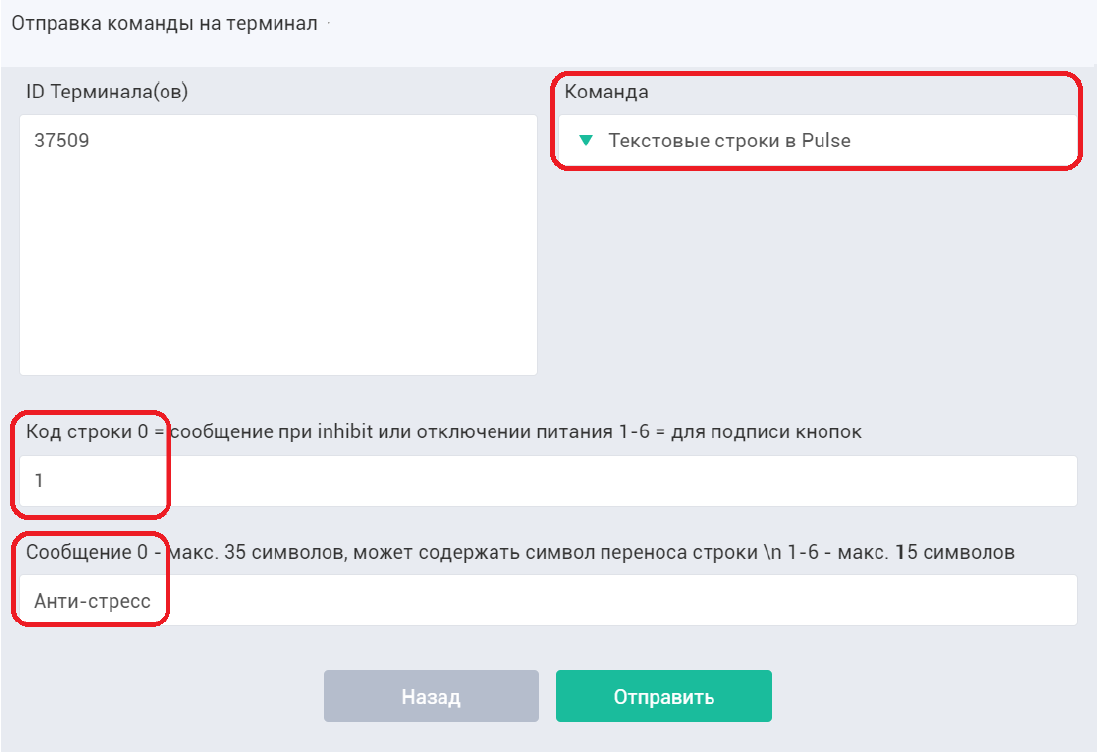

¶ 3.7 Команда «Текстовые строки в Pulse».
В окне ввода команд выбрать «Текстовые строки в Pulse», в параметр «Код строки» ввести 1, далее в поле «Сообщение» написать нужное наименование товара и нажать кнопку «Отправить». Таким образом определили наименование товара для «Цены 1». Повторить такую последовательность для остальных указанных цен.
Для указания наименования товара в поле «Сообщение» для режима отображения 4-кнопок на дисплее нужно придерживаться следующих правил:
1) Максимальная длина одного слова – 7 символов;
2) Если наименование товара состоит из двух слов, то нужно между этими словами использовать символ ‘ ', то есть пробел.
3) Если наименование товара состоит из одного слова и при этом больше 7 символов, то для правильного разделения нужно использовать символ ‘-', то есть тире. При этом слово на экране отобразится в 2 строки.
4) Наименование не может состоять из 3 слов;
5) Нельзя использовать больше одного разделительного спецсимвола, такие как ‘-’ и ‘ ’, то есть тире и пробел.
6) Можно использовать буквы в любых регистрах.

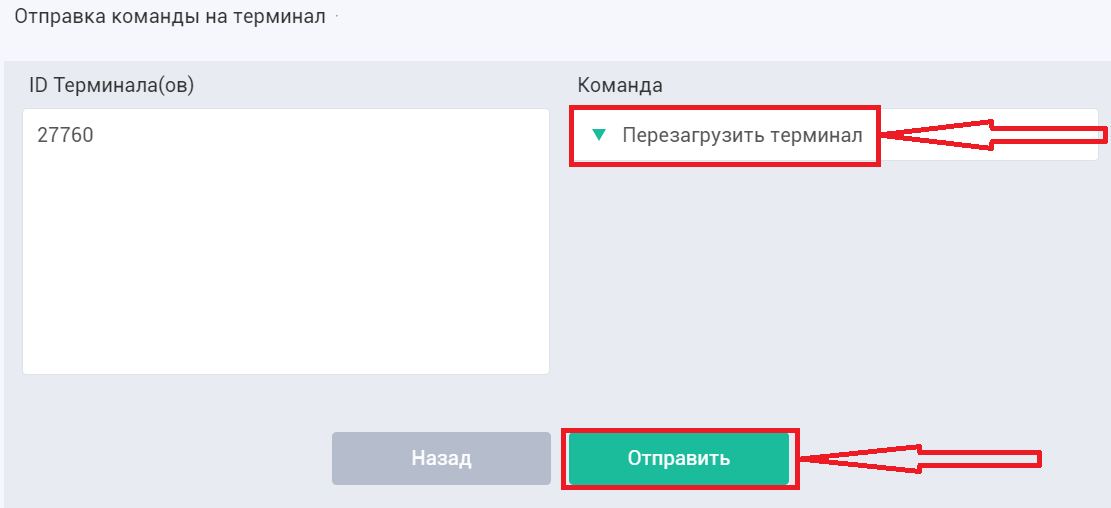

¶ 3.8 Команда «Перезагрузить терминал»
После применения настроек следует перезагрузить терминал.
- в окне ввода команд выбрать «Перезагрузить терминал» и нажать кнопку «Отправить».
Видео настройки и запуска на Vendista v.2:
https://drive.google.com/file/d/1dkJcvaeVuFGB4cTLN4yHJ_a8SUyh8oZx
Видео настройки и запуска на Vendista v.3:
https://drive.google.com/file/d/1sh7i1e6s4lzD_pwxqTPAqnCCe2GMFaDK
