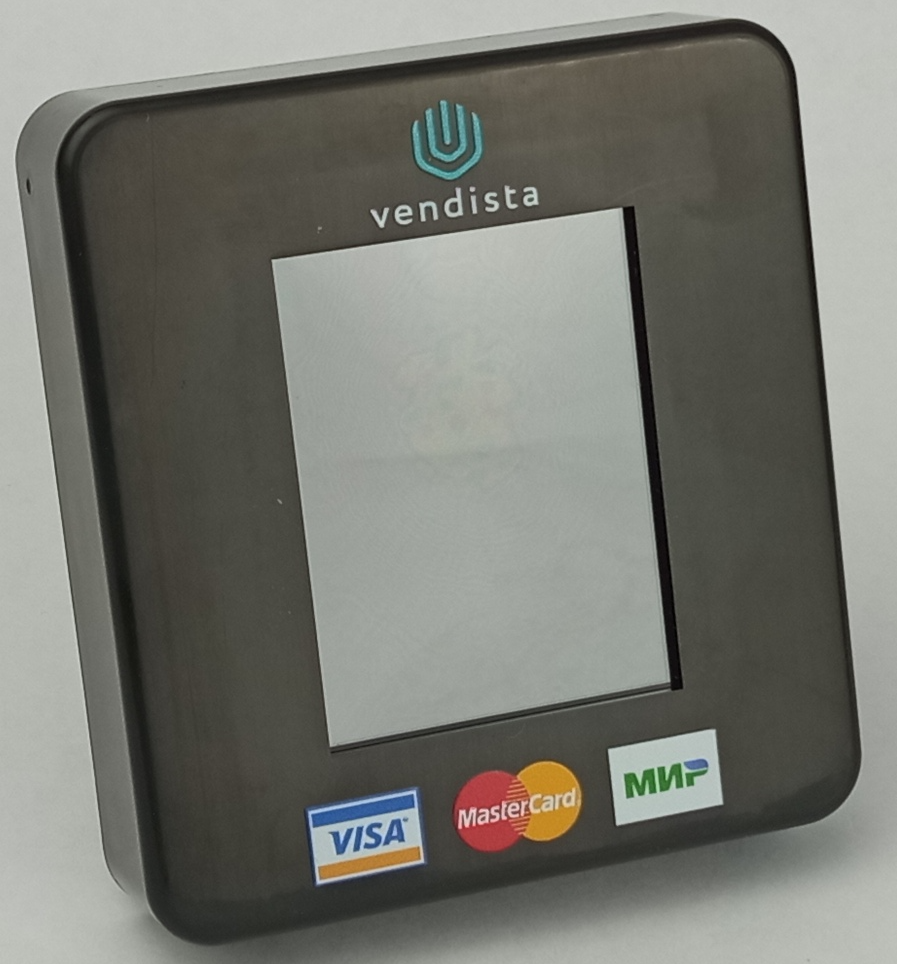

¶ Техническое описание терминала Vendista
¶ Назначение
Терминал предназначен для приема платежей с бесконтактных банковских карт вендинговыми автоматами. Может работать как самостоятельно (по MDB), так и в режиме Slave, под управлением модема телеметрии. В модификации MDB имеет собственный канал связи GSM 2G.
Может использоваться с вендинговыми автоматами, как валидатор на транспорте, для приема чаевых/пожертвований, оплаты парковки, в мелком ритейле, в автомойках и т.д.
Вместе с терминалом предоставляется полный спектр сервисов, связанных с приемом платежей по банковским картам: подключение к банку-эквайеру (без визита в банк), Личный кабинет (веб-клиент) для мониторинга платежей, отчетов, управления терминалами, возвратов платежей и т.д.
Возможности терминала:
- Подключается по шине MDB или uart
- Имеет собственный канал связи GSM 2G, LTE
- Может работать под управлением модема телеметрии
- Может работать как с напольными так и с настольными автоматами (в кафе)
- Возможно подключение к автоматам, не поддерживающим в полной мере прием оплаты с карты (старым, специализированным). Может принимать начисление кредита из внешней сети (кассы торговой зоны, веб-сайта и т.д.)
- Собирает статистику продаж, сигнализирует о сбоях автомата в Личном кабинете и через WhatsApp
- Может выводить брендированную картинку клиента на своем экране
- Поддерживает подключение к онлайн-кассе (nanokassa), выводит QR-код чека по 54-ФЗ. Фискализируются как безналичные, так и наличные продажи
- Может автоматически возвращать сумму принятой оплаты на карту если товар не был выдан
- Собственная мульти-сим-карта, предоплаченная на 10 лет
- Собственная система лояльности (бонусы) не требующая настроек автомата
- Оплата по QR-кодам (Плати QR)
- Оплата ваучерами QR (полученными на кассе или иным способом)
- Интеграция с личным кабинетом Телеметрон, Метрешка, Вендоскоп, Бариста
- Работа в режиме приема произвольной суммы оплаты (для интеграции через веб-api с настольными кассами, смартфонами продавцов и любыми другими устройствами, которым нужен прием безналичной оплаты)
¶ Технические характеристики Vendista
|
№ |
Характеристика |
Значение |
| 1 | Питание | 5 - 40V, 2А, 10W max |
| 2 | Интерфейсы |
MDB, UART, NFC, GSM 2G, LTE, USB (опция), RS232 (опция), WiFi (опция) |
| 3 | LCD |
2.4”, 240 x 320 3.5”, 320 х 480 |
| 4 | Антенны | встроенная GSM, встроенная NFC, внешняя GSM, внешняя NFC (опция) |
| 5 | Аккумулятор | 350 mAh |
| 6 | Время проведения платежной транзакции | 2 - 5 секунд (в зависимости от качества сигнала GSM) |
| 7 | Размеры | 75 mm x 82 mm x 19 mm |
| 8 | Бипер | 3 kHz |
| 9 | Вес |
92 г (170 г брутто - в коробке 133mm х 123mm x 35mm) Коробка на 100 шт: 630mm x 280mm x 370mm |
| 10 | Гидроизоляция |
IP67 (опция) Покрытие платы лаком, для водоматов (опция) |
| 11 | Прием платежей | Visa, Mastercard, МИР, Apple Pay, Google Pay, Samsung Pay, Mir Pay |
| 12 | Температурный диапазон | -20 … +50 |
¶ Инструкция по Порталу партнера
¶ Интеграция в режиме MDB
Данные телеметрии, снятые с вендингового автомата терминалом Vendista могут быть загружены с нашего сервера через HTTP/JSON API и использоваться в вашем Личном кабинете. Также можно управлять терминалом/данными на портале через апи
Описание api
https://api.vendista.ru:99/swagger
Точка входа api
¶ Интеграция в режиме Slave (UART)
Фото/видео работы терминала
https://disk.yandex.ru/d/_uqip36w5Vb2qQ
либо
https://drive.google.com/drive/folders/1uaeLYJOF6-hq6RFLsOzGL-DuBfQoOaeC
¶ Проблемы и решения
¶ История версий прошивки
¶ Инструкция по монтажу терминала Vendista к автомату:
¶ 3D модель корпуса и трафарет для монтажа:
либо
https://drive.google.com/drive/folders/16p2d4QaQbhLdIXP5C4Ga8VnHza9AvtAs
¶ Инструкция по подключению оплаты по QR:
¶ Решение проблемы с питанием v2 < 5V
¶ Инструкция по вскрытию корпуса Vendista v2
¶ Вопросы/проблемы по проведению банковских транзакций
¶ Самостоятельный ремонт Vendista v2
https://drive.google.com/drive/folders/1ddwCtUquzsAEtri9GfbBt3meunwdWB_8
¶ Сервисное обслуживание в городе клиента
¶ Листовка
либо
https://drive.google.com/file/d/1RKreieHWzwHPq8pOyi610icck5iAFdIo/view?usp=sharing
¶ Прямое управление автоматом + Pulse (схемы подключения)
¶ Инструкция по Pulse на V1 (настройка в Демо-режима)
¶ Настройки EVA-DTS для вендинговых автоматов
¶ Варианты сборки терминала
¶ Техподдержка
Для получения поддержки обращайтесь: support@vendista.ru
Или создайте заявку на портале https://p.vendista.ru/Tickets
Телефон: +7 (800) 222-72-76
